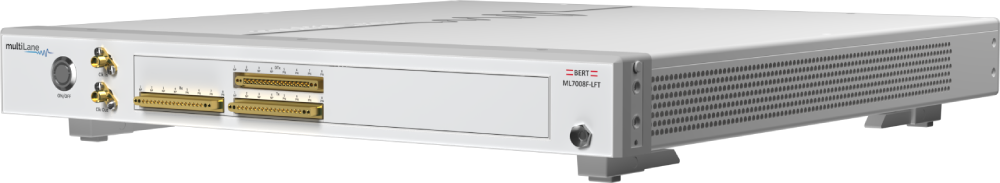

产品概述

ML7008F-LFT是一款功能完备的BERT，可配置为16路发射和8路接收，支持224G、116G和56G PAM4以及106.25G NRZ及其衍生动态速率。

ML7008F-LFT符合IEEE P802.3dj和OIF CEI 112G LR标准。

发射端支持规格要求的所有标准测试码型，如PRBS13Q、PRBS31Q等，而高级发射端还支持SSPRQ。

ML7008F-LFT支持发射端和接收端高达40dB的均衡，以克服通道损耗或反射导致的信号完整性劣化。

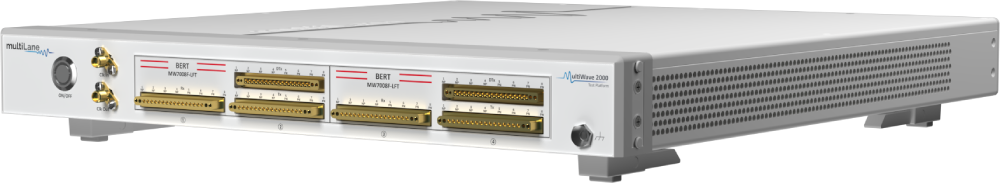

ML7008F-LFT可作为独立仪器使用，也可作为MultiWave测试平台（MWTP）的模块MW7008F-LFT使用。

安装到MWTP中时，两个MW7008F-LFT可使用户对来自不同厂商的收发器以及有源铜缆（ACC）、有源电缆（AEC）和直连铜缆（DAC）进行双向流量测试。

主要特性

发射端

• 数据速率：最高达232Gbps/116Gbaud（向下兼容800G和400G）。

• 固定速率：26.5625、53.125、106.25（PAM4）。

• 支持速率：  o 26→29（PAM4）  o 49→58（PAM4）  o 97→116（PAM4）

• 能够以100kbps步进调节比特率，并查找接收端PLL锁定裕量。

• 内眼图电平独立控制。

• 53 Gbaud速率下支持格雷编码。

 • 6抽头或3抽头前馈均衡（FFE）预加重和后加重。

• 每通道独立PLL。

• 链路训练，自动优化发射端抽头均衡以实现最佳误码率。

• 100G、400G、800G模块上支持真实硬件FEC前向纠错和后向纠错。

• 可用码型：

PAM4模式：  o PRBS_9_4/_11/_13Q/_15Q/_23/_31Q/_58  o SQ16

NRZ模式：  o PRBS_9_4/_11/_13/_15/_23/_31/_58  o SQ16

• 预编码功能

高驱动发射端（DTx）

• 数据速率：最高达116 Gbaud（向下兼容800G和400G）。

• 固定速率：26.5625、53.125、106.25（PAM4）、106.25（NRZ）。

• 支持速率：  o 26→29（PAM4）  o 49→58（PAM4）  o 97→116（PAM4）

• 能够以100kbps步进调节比特率，并查找接收端PLL锁定裕量。

• 内眼图电平独立控制。

• 53 Gbaud速率下支持格雷编码。

• 3/6/10抽头前馈均衡（FFE）预加重和后加重。

• 可用码型：

PAM4模式：  o PRBS_9_4/_11/_13Q/_15Q/_23/_31Q/_58/SSPRQ  o SQ16

NRZ模式：  o PRBS_9_4/_11/_13/_15/_23/_31/_58/SSPRQ  o SQ16

接收端

• 实时SNR监测。

• 每通道独立CDR。

• 每通道独立PLL。

• PAM直方图监测。

• 支持以下码型的误码检测：

 o PRBS_9_4/_11/_13Q/_15Q/_23/_31Q/_58

 o 自动检测

• LOS指示器。

• 最高40dB均衡。

• 块误码率（BLER测量）。

• 扩展传输距离功能。

• 预编码功能。
