产品概述

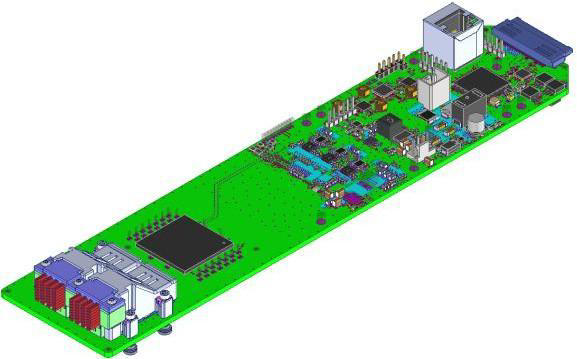

ML7032F-LX-ULT 是一款32通道、224 G/通道的高速高密度误码率测试仪（BERT），专为高密度互连的最终生产测试而优化。凭借其长距离传输能力，可确保在复杂互连架构中实现信号完整性的精确验证。

该产品配备 1x UPXR 连接器，可与背板连接器配合，将 UPXR 安装到各类高密度连接器上。

其机械外壳完全可定制，以适应不同的被测设备（DUT）尺寸和应用需求，使 ML7032F-LX-ULT 成为生产环境中高密度铜互连和通用线缆测试的理想解决方案。

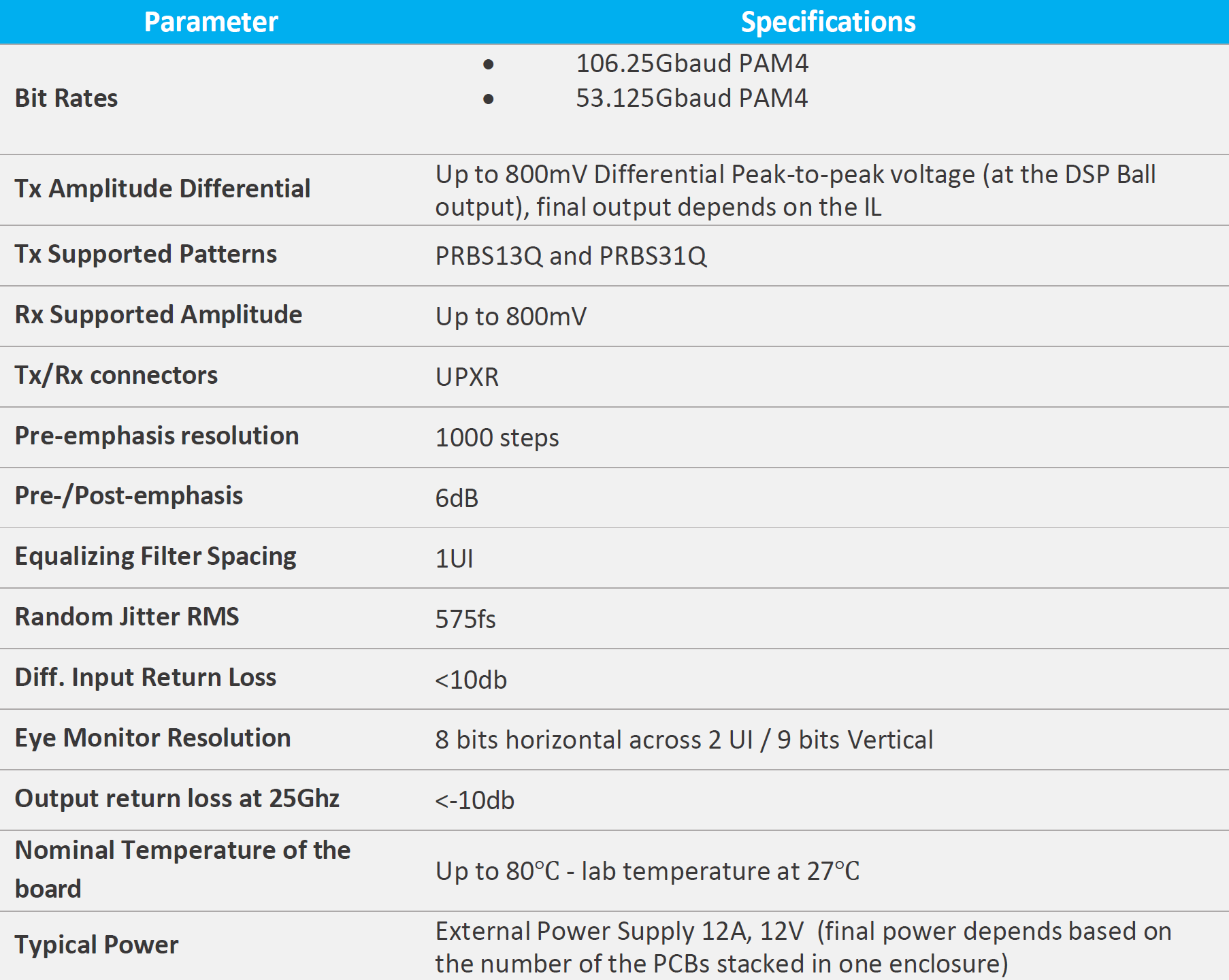

主要特性

发射端

• 数据速率：

o 106.25 Gbaud PAM4

o 53.125 Gbaud PAM4

• 3 抽头前馈和后馈线性 FFE 均衡。

• Tx 使能/禁用选项

• 可用码型：

 o PRBS13Q/PRBS31Q

接收端

• 支持以下码型的误码检测：

o PRBS13Q/PRBS31Q

• Rx 极性翻转选项

• 芯片到芯片均衡能力高达 45 dB

通用特性

• 提供 API 库及文档

• Ultimus 软件自动化（应客户需求提供）

目标应用

32 通道高密度 BERT，UPXR 可配置并更换为任意连接器类型：

• 高密度背板

•NPO

功能特性： 多块 ML7032F-LX-ULT PCB 可安装在同一机箱内相邻位置，以满足更高连接器密度的测试需求

• 高速信号布线： 配备 1x UPXR，可连接至背板所使用的任意类型高密度连接器插座

• 定制机械外壳： 系统外壳根据以下因素定制：

 o 应用类型（例如，背板与前面板互连）

 o 被测设备（DUT）尺寸、外形尺寸及散热限制
