XPO主机仿真器误码仪
- 类别：误码率测试仪 - 品牌：唐领科技

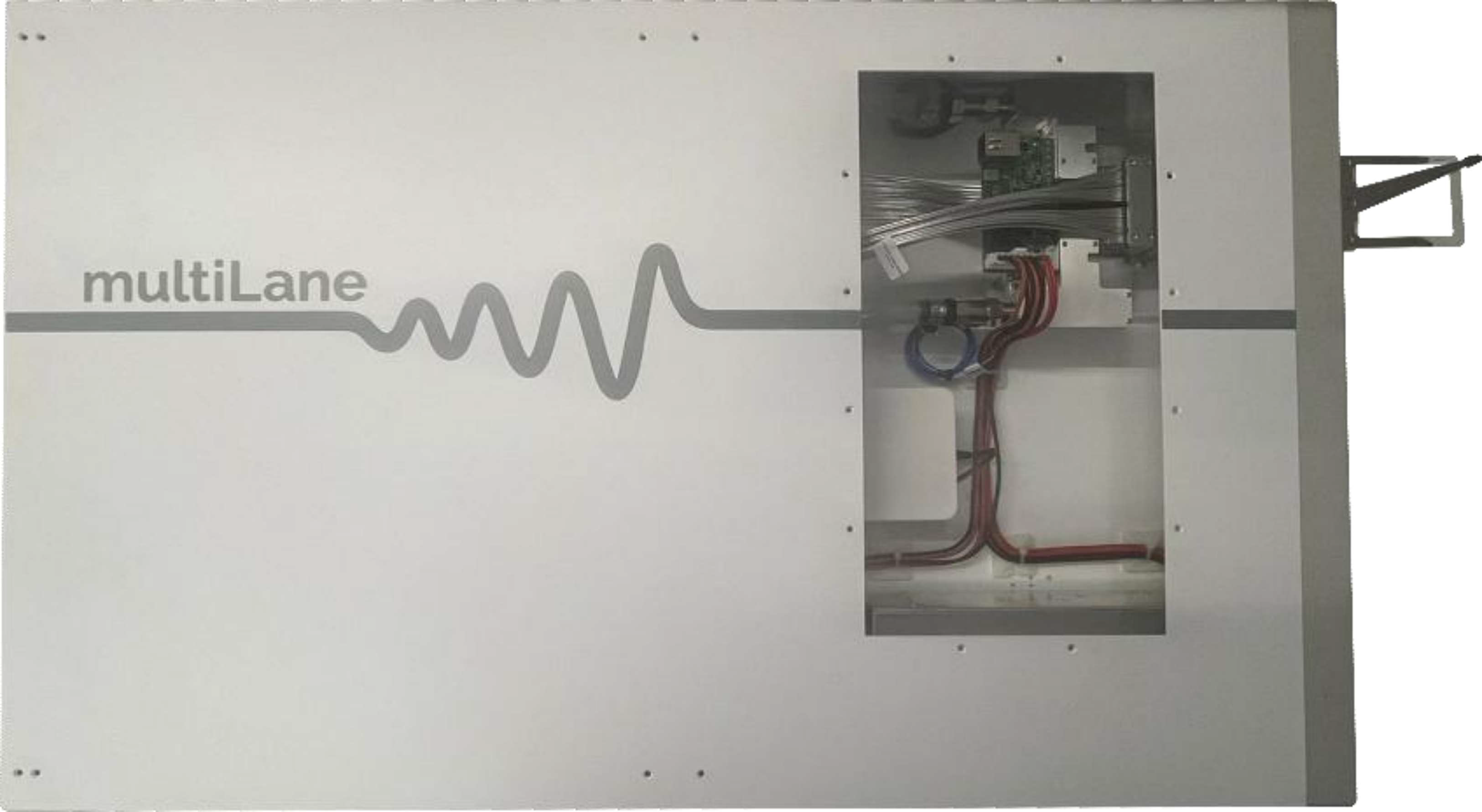

ML7064F-XPO-HE 是一款用于 XPO 可插拔模块的主机仿真器，可同时为全部 64 个通道提供 BER 验证。ML7064F-XPO-HE 符合 XPO MSA 定义的规范。
线路侧发射机（Line Side Tx）支持规格要求的所有标准测试图案，如 PRBS13Q、PRBS31Q、SSPRQ 等。
ML7064F-XPO-HE 支持发射机和接收机均衡高达 45 dB，以克服通道损耗或反射导致的信号完整性损伤。
主要特性
线路侧发射（Line Side Transmit）
数据速率：最高 232 Gbps / 116 Gbaud
高驱动发射机
内部眼图电平独立控制
支持 53 Gbaud 速率下的格雷编码
10 抽头前/后加重线性 FFE（前馈均衡）
可用码型：
PAM4 模式：PRBS_9_4 / _11 / _13Q / _15Q / _23 / _31Q / _58 / SSRPQ / SQ16
NRZ 模式：PRBS_9_4 / _11 / _13 / _15 / _23 / _31 / _58 / SSRPQ / SQ16
主机侧接收（Host Side Receive）
最高 45 dB 均衡
ER（误码率）和 FFE
以下码型的错误检测：
PRBS_9_4 / _11 / _13Q / _15Q / _23 / _31Q / 58
自动检测
通用特性
受控闭路液冷
控制板驱动模块配置
I2C 访问 XPO 模块
读/写 XPO 模块寄存器

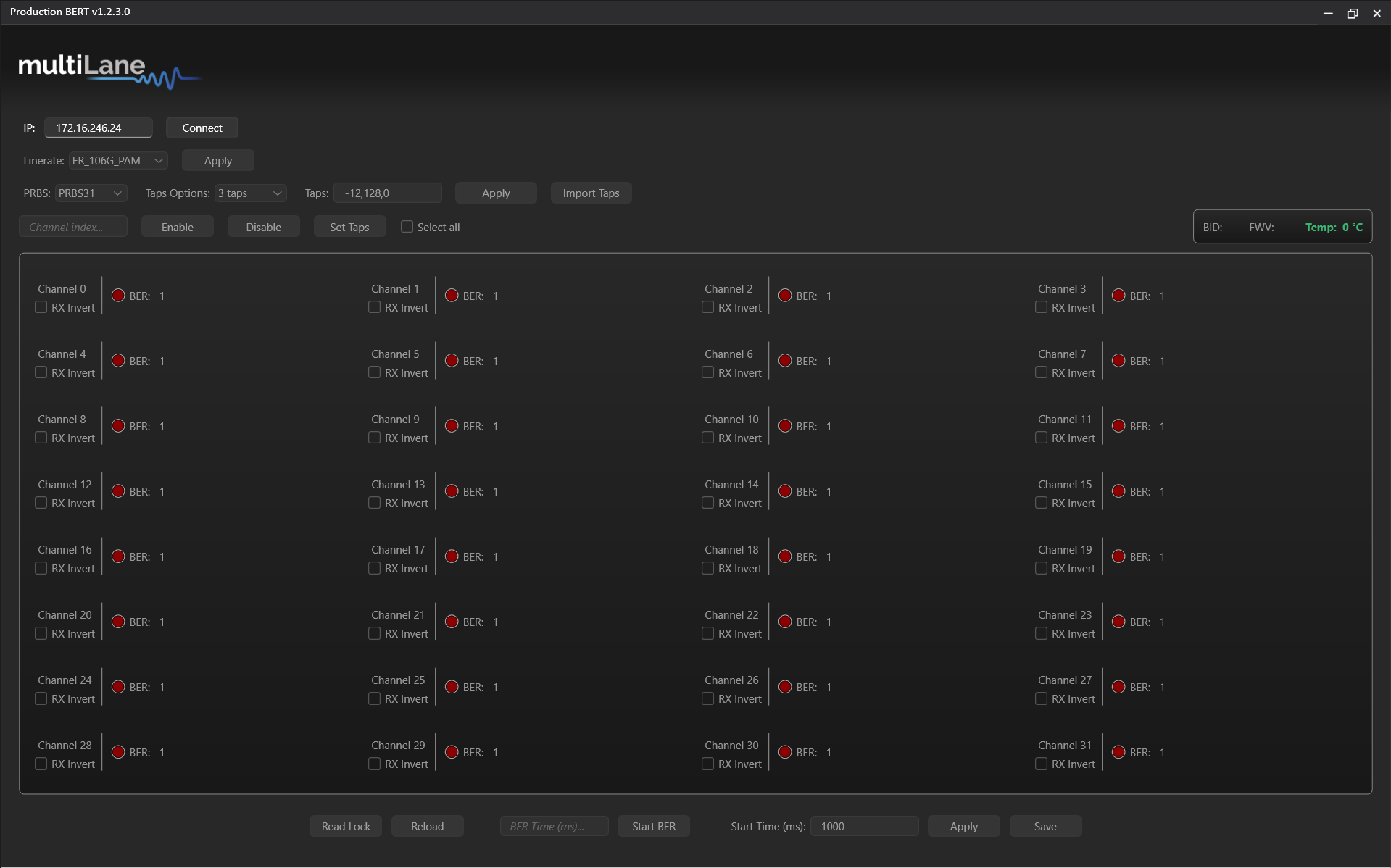

LabView 驱动及 Python、C# 封装
带文档的 API 库
兼容 ThunderBERT
兼容 Lane Control，支持 IP 更改、固件更新和 DHCP
| 参数 | 规格 |
| 比特率 | 最高 116 Gbaud，兼容 800G 和 400G；DTx 侧最高 113 Gbaud |
| HTx 差分幅度 | 最高 700 mV 差分峰峰值电压 |
| Tx 支持码型 | PRBS_9-4 / 11 / 13Q / 15Q / 23 / 31Q / 58 |
| 高驱动 Tx (DTx) 幅度 | 差分驱动：可从 0 Vpp 控制至 2.6 Vpp-差分；最高 1.3 Vpp-单端 |
| 高驱动 Tx (DTx) 支持图案 | PRBS_9-4 / 11 / 13Q / 15Q / 23 / 31Q / 58 及 SSRPQ |
| Rx 支持码型 | PRBS_9-4 / 11 / 13Q / 15Q / 23 / 31Q / 58 |
| Rx 支持幅度 | 最高 800 mV |
| 随机抖动 RMS¹ | < 300 fs |
| 上升/下降时间 (20-80%)¹ | 待定 (TBD) |
| 编码 | HTx 和 DTx 在 53 Gbaud 速率下支持格雷编码 |
| 输出回波损耗（最高 10 GHz） | 待定 (TBD) |
| 输出回波损耗 (16-25 GHz) | 待定 (TBD) |
| 误码检测器输入范围 | 100 mVpp-差分 至 800 mVpp-差分 |
| Tx/Rx 连接器 | 1× 16 SMPS 连接器 |
| 参考时钟-参考时钟输出 | 312.5 MHz 和 625 MHz |
| 参考时钟- 高频时钟 | 参考时钟的 1 至 14 倍频 |
| 差分输入回波损耗 | 优于 10 dB |
| 眼图监视器分辨率 | 水平 8 位，跨 2 UI / 垂直 9 位 |
| 时钟输入范围 | 最高 350 MHz |
| 时钟输入幅度 | 800 – 1600 mV |
| 输入阻抗 | 50 Ω |
¹ 配合适当的前后加重设置和 70 GHz 示波器。由相邻数据通道速率/64 触发。
| 选项 | 说明 |
| ML7064F-XPO-HE | 224G/通道 BERT 64 通道 |
| 3YW | 总计 3 年保修 |
| CAL | 单次校准 |
| 3YWC | 总计 3 年保修，含 3 次年度校准 |
