产品概述

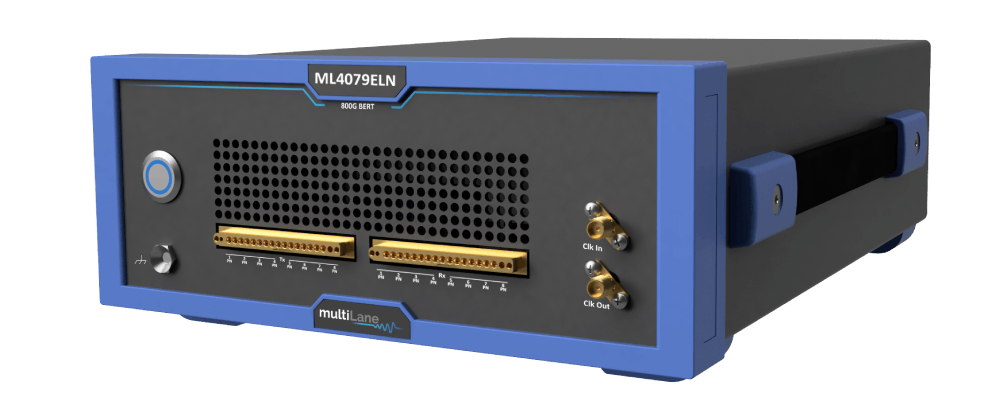

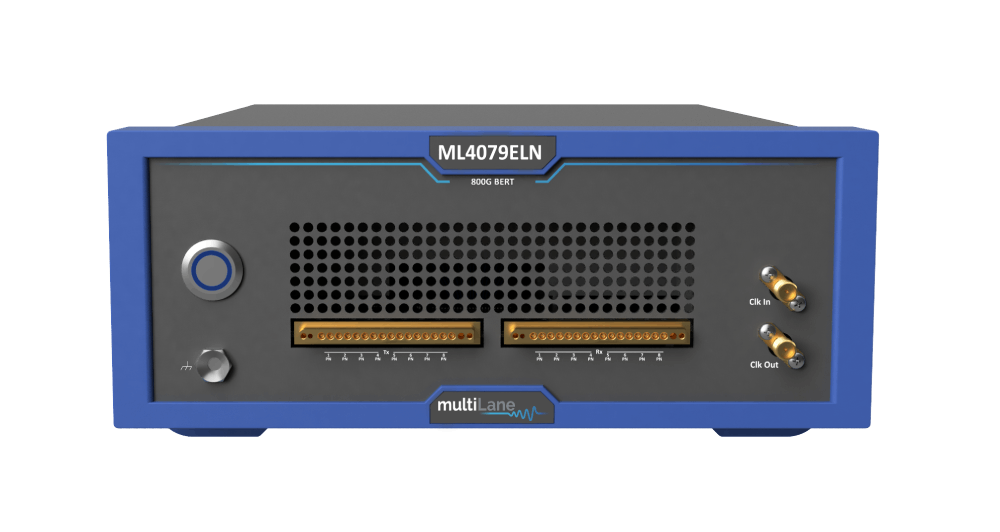

ML4079ELN 是一款功能完备的 800G 误码率测试仪（BERT），可配置为 8 通道，支持 1-1.5Gbps、2.55-5.9Gbps、7.3-11Gbps、24-32Gbps 和 41-66Gbps 的 NRZ 信号，以及 21.25-21.75GBaud、26.5625-36GBaud 和 44-66GBaud 的 PAM4 信号。

发射端支持 IEEE802.3ck 压力测试和 OIF 规定的所有标准测试码型，如 PRBS13Q、PRBS31Q 等。发射端（Tx）还可编程输出用户自定义码型。

ML4079ELN 支持发射端和接收端均衡，最高可达 34dB，以克服因通道损耗或反射导致的信号完整性劣化。

此外，用户可选择通过编程添加等效于频率相关衰减器的 ISI 通道，在奈奎斯特频率处具有 1 至 9dB 的损耗。

ML4079ELN 专为线性光模块、PCIe Gen 3.0/5.0/6.0/7.0，以及具有高接收端均衡能力的有源和无源电缆而设计。

主要特性

发射端

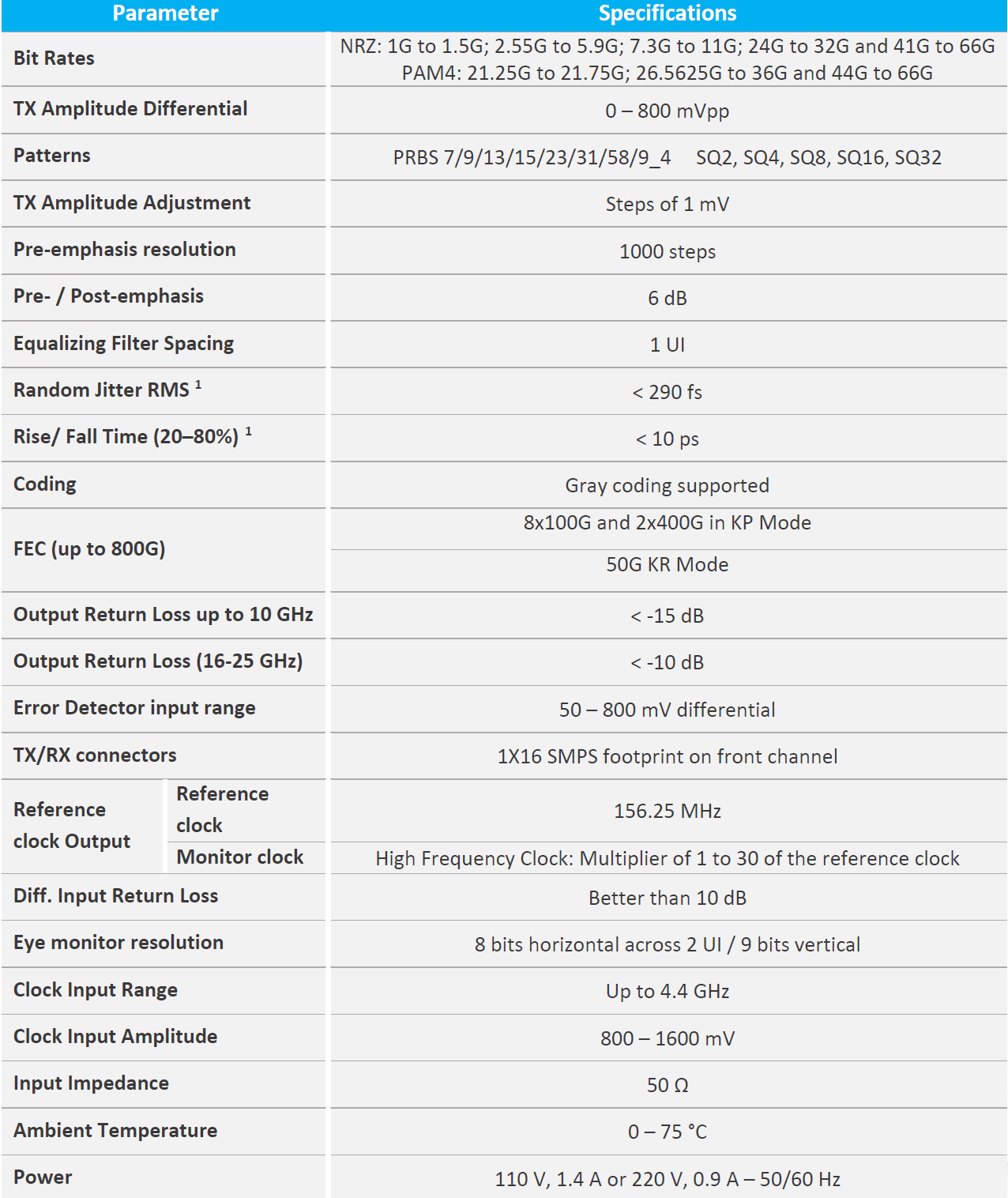

数据速率：1-1.5Gbps；2.55-5.9Gbps；7.3-11Gbps；24-32Gbps 和 41-66Gbps NRZ，以及 21.25-21.75GBaud；26.5625-36GBaud 和 44-66GBaud PAM4。

• 能够以 100kbps 为步进调节比特率，查找接收端 PLL 锁定裕量

• DFE 和 CTLE 均衡

• 内眼电平独立控制

• 发射端幅度摆幅最高可达 800 mVpp

• 支持格雷编码 • 误码注入

• 3 抽头预加重/去加重或 7 抽头线性 FFE

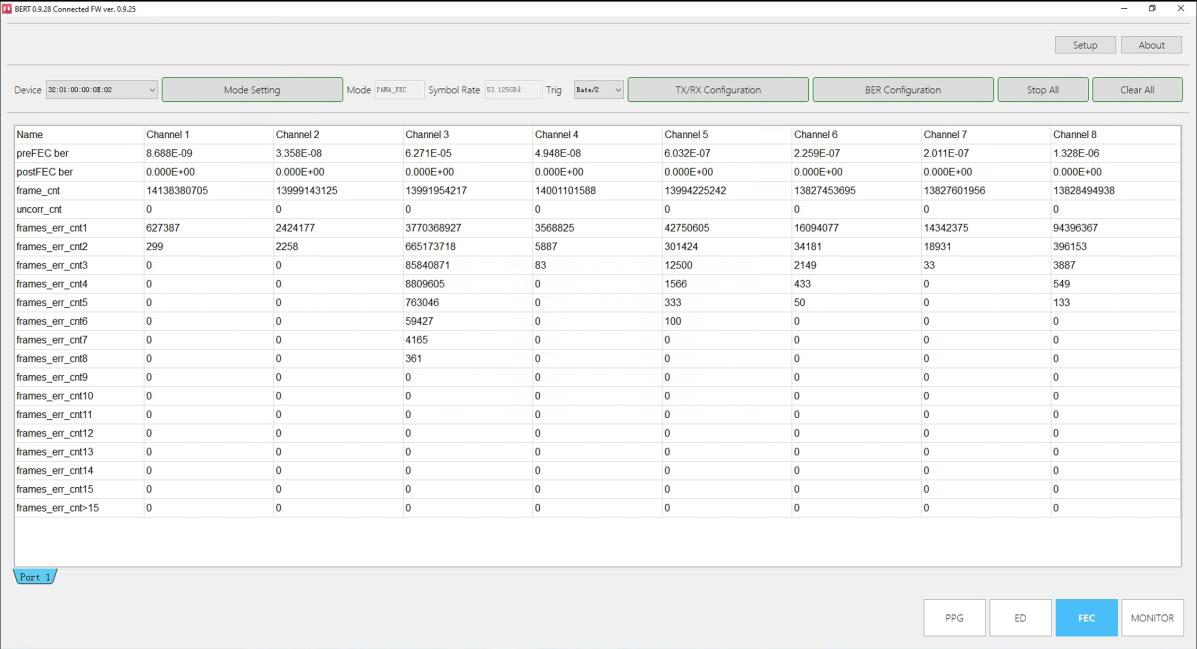

• 真实硬件 FEC。SER 和 FEC 测量及裕量可在各通道单独提供，也可在 100G、400G 和 800G 模块上提供。

• 可用码型： o PRBS7/9/13/15/23/31 o PRBS13Q、PRBS31Q o 方波

• 突发和随机噪声注入

接收端

• 实时 SNR 监控

• PAM 直方图监控

• 支持以下码型的误码检测： o PRBS 7/9/13/15/23/31 o PRBS13Q 和 PRBS31Q

• 自动码型检测

• 信号丢失（LOS）指示器

• 最高 34dB 均衡能力

通用特性

• 提供 LabView 驱动和 Python 封装

• 浅层环回测试

• 提供带文档的 API 库

目标应用

• 可插拔和线性可插拔光模块压力测试

• PCIe Gen 3.0、5.0、6.0 和 7.0 测试

• 铜缆和光纤传输线测试

• 有源和无源电缆测试
