AI训练集群已迈向万卡级别，一台51.2T交换机需支持64个800G端口全线速转发，AI服务器内部则充斥着PCIe 5.0/6.0、NVLink等高速总线。从400G到1.6T，每代带宽翻倍都伴随着SerDes速率从56G跃升至224G PAM4。整个AI硬件生态——交换机、AI服务器、网卡——都统一在“高速互连”这一根本需求下，任一端口缺陷流入数据中心，都可能在万卡集群中引发连锁故障。生产测试的效率、成本与覆盖度由此成为关键。
Loopback：端口功能测试的基石
传统端口测试依赖光模块或DAC实现收发连通验证，成本高且效率低。电回环模块（Loopback）具备协议握手功能并完成Tx→Rx内部回环，成本大幅降低。其封装已覆盖QSFP、SFP、DSFP、CFP、SFP-DD、QDD、OSFP等主流系列。按功能层次分为三类：无源型直接将Tx短路至Rx，适用于基本连通性测试；有源型集成CTLE调整及FFE监控，在EVT/DVT验证阶段价值显著；带实时误码监控型可监测Tx端口的误码曲线及SNR参数。

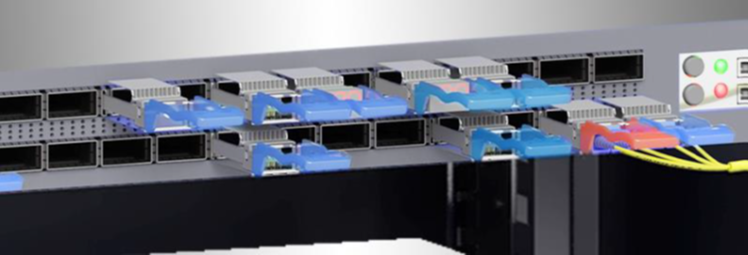

回环用于主机端口测试
Loopback作为端口好坏判断的“方向标”，是产线不可或缺的测试工具。但Loopback只能回答“通不通”，一旦测试Fail，工程师面临的真正难题是——故障究竟藏在哪？是BGA焊接球裂纹？连接器虚焊？PCB内层阻抗崩塌？还是AC耦合电容偏移？此时需要内部线路Debug登场。
多通道TDR vs VNA：产线Debug方案之选
在产线内部线路Debug中，矢量网络分析仪（VNA）曾是主流，但正被多通道TDR加速替代。VNA同一时刻只能测一个通道，一台64端口交换机对应数百个差分通道，测试需数小时，完全无法匹配产线节拍。工程上虽以VNA加矩阵开关扩展通道数，但每增一个开关通道，校准复杂度便指数级上升，开关自身的插损、隔离度与阻抗匹配问题还会叠加为额外系统误差。高带宽VNA+高频开关矩阵+射频线缆+夹具的整体投入极为可观，对成本敏感的制造业尤为致命。
唐领科技携厂商带来的8004系列模块化多通道70GHz TDR，精准破解主机制造商这一难题。标准模块可从4通道扩展至16通道，还可为AI基础设施高密度量产定制扩展至数百通道，TDR-XD更在一个液冷机箱内同时测试320对差分线。TDR直接输出“阻抗vs距离”曲线，工程师一眼可见“在多远的位置出现何种阻抗异常”——是开路尖峰、短路凹陷，连接器突变还是BGA下方偏移。多通道TDR在数十秒内并行完成所有通道扫描，自动生成维修指引（如“通道3在距离连接器2.1英寸处阻抗异常”），而VNA+开关矩阵的串行扫描与复杂数据处理在产线节拍前力不从心。

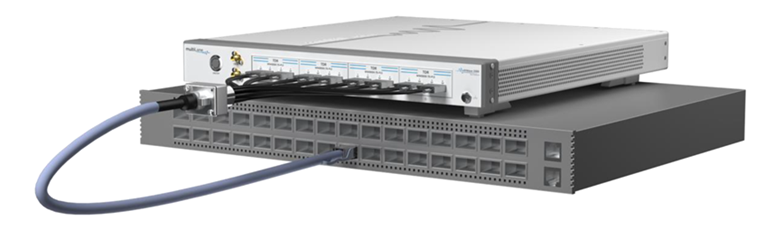

TDR连接至OSFP端口

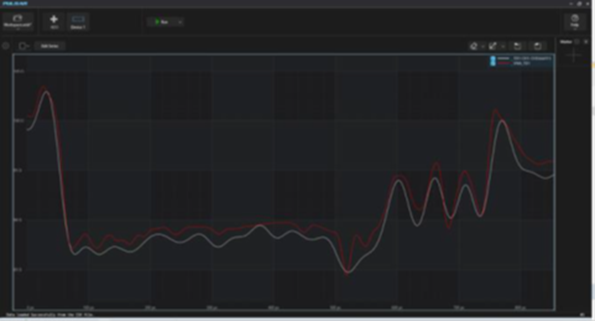

TDR测量端口到ASIC的阻抗曲线
全场景应用：从PCB到NPO
传统PCB厂商仅靠板边测试条进行阻抗抽检，无法反映板内实际走线。AI服务器高速PCB因带宽、材料与工艺差异，极易产生多信号误码。引入多通道TDR板内测试后，可快速定位过孔区域的阻抗超差点，样板调试周期缩短40%，报废率显著下降。高端高速阻抗板正全面转向对全部阻抗线进行100%或高覆盖率TDR测试。
这一需求同样延伸至NPO交换机。NPO将光引擎通过Socket连接至主板，Socket在112G PAM4下是巨大“不稳定因素”——2000多个精密触点中任何微小的接触不良都会造成信号反射。一个NPO模块含32个差分通道，多通道TDR可一次性并行扫描全部通道，在数秒内生成完整阻抗图谱并评估通道间一致性，这是串行扫描方案无法实现的。

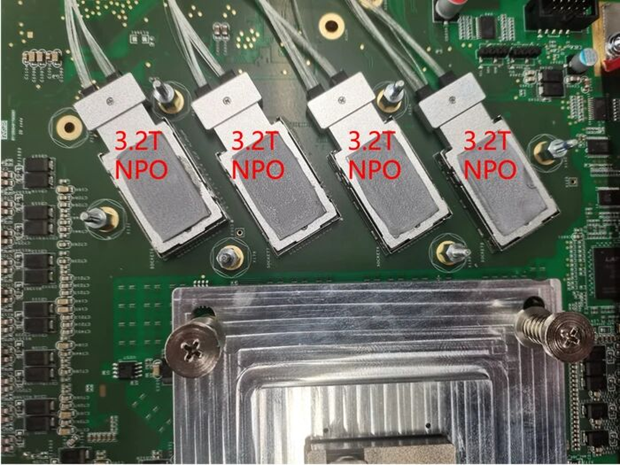

基于NPO的交换模组实物图（不含散热器）来源：阿里云基础设施
AI时代将高速互连生产测试推向前所未有的高度。整个AI硬件生态——交换机、AI服务器、网卡——面临同样的根本挑战：在112G/224G PAM4下确保每一根信号线的电气特性精准无误。
Loopback以低成本、高效率成为功能测试的基石，贯穿主机端口全产业链。多通道TDR则以并行测试能力，正取代VNA成为产线内部线路Debug的主流方案——将测试时间从数十分钟压缩至数十秒，以简洁架构降低校准维护成本，以模块化设计实现灵活扩展。从交换机的BGA焊接与连接器，到NPO的Socket接触，从AI服务器多层PCB的板内走线，到网卡的PHY芯片与OCP接口——多通道TDR在每个环节扮演着“板级故障定位仪”的关键角色。建立Loopback快速筛查与多通道TDR精准定位协同的完整测试体系，已成为AI时代提升产线直通率、保障产品质量的核心战略选择。
唐领科技始终站在客户的角度帮客户解决问题，为产业链带来电回环模块、HCB、高速TDR帮主机及相关产业链朋友带来一站式方案，同时对于有特殊应用需求的客户，唐领科技也可以提供协同定制开发的方案大大提高客户的生产效率，缩短产品上市时间。
