QSFP112 测试夹具
- 类别：测试夹具 - 品牌：唐领科技
由于超大规模数据中心的带宽需求不断增加，向112 Gbps SerDes的过渡现在正在全面展开。QSFP是推动下一代互连性开发的领先多源协议之一，MultiLane提供了QSFP 112G开发套件，其中包括模块合规性板，主机合规性板和环回模块。
QSFP 112开发套件是测试400G QSFP产品的重要工具。模块兼容板 （MCB） 用于测试收发器、AOC 和 DAC。主机合规性板（HCB）支持系统主机端口的测试，环回模块（LB）提供了一种在研发验证，生产测试和现场测试期间执行系统端口的经济方法。
• 支持4X112G接口
• 符合CEI-112G-VSR-PAM4和CEI-56G-VSR-NRZ
• 匹配差分走线
• DUT电源控制（3.15V，3.3V，3.45V或其他用户指定的电压电平）
• DUT电流检测
• 卓越的信号完整性性能
• 2.4或1.85mm连接器
• 低损耗
• 温度监控
• 四角测试能力
• I2C 主机由板载微型或外部引脚接头驱动
• USB接口
• 用户友好的 GUI，用于 I2C R/W 命令和加载自定义 MSA 内存映射
• 所有 4 个通道均具有匹配的走线长度
• 板载 LED 显示 MSA 输出报警状态
型号 | 描述 |

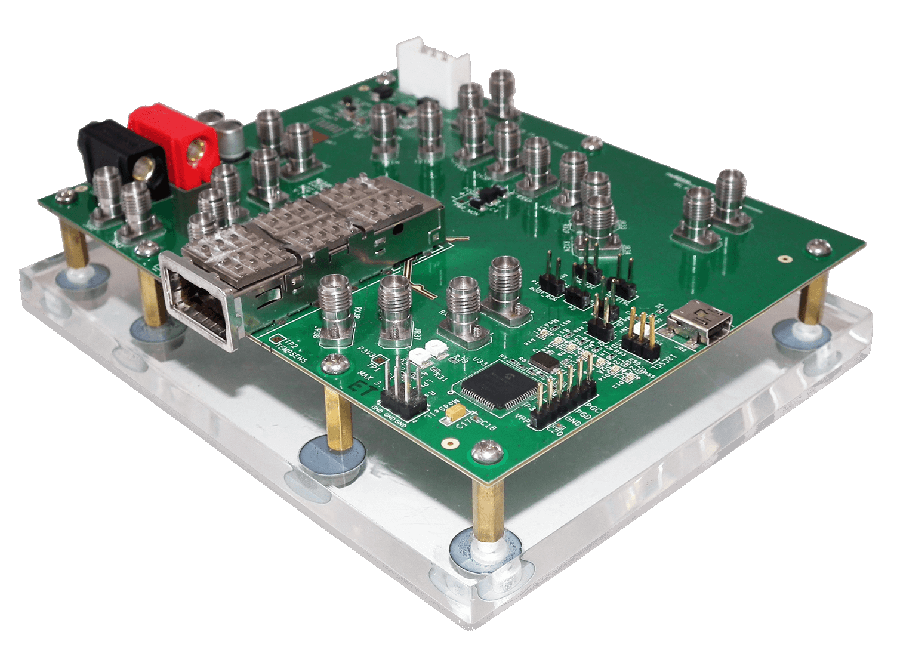

ML4041-112-24 | 400G QSFP MCB 2.4 mm连接器 |
ML4041-112-18 | 400G QSFP MCB 1.85 mm连接器 |

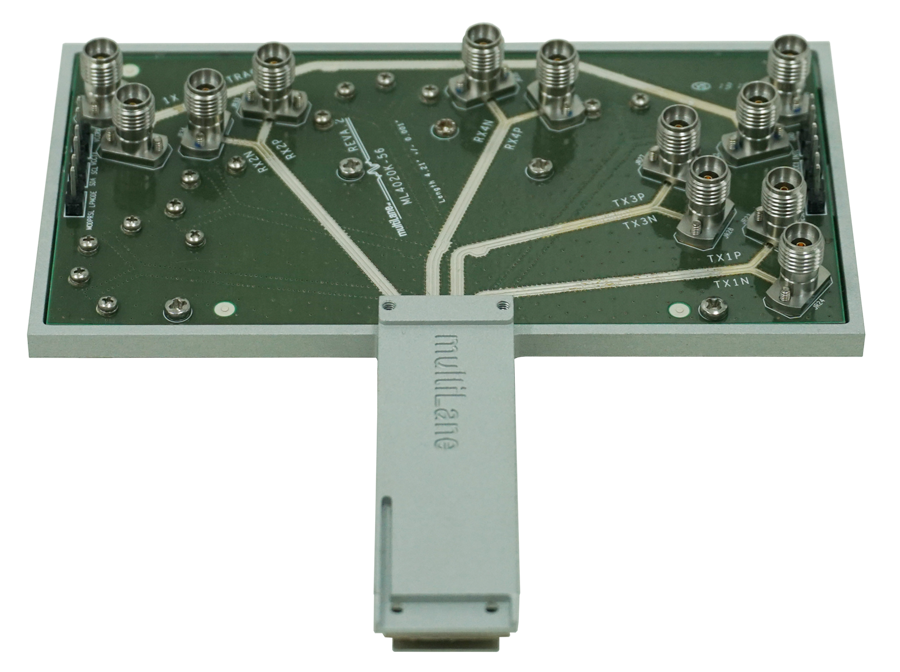

ML4020-112-24 | 400G QSFP HCB 2.4 mm连接器 |
ML4020-112-18 | 400G QSFP HCB 1.85 mm连接器 |

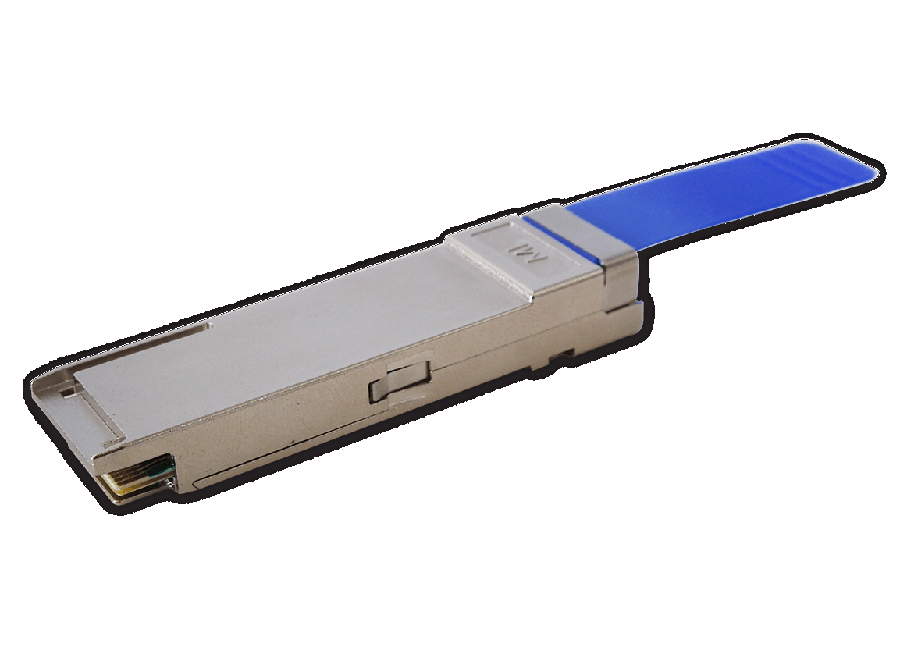

ML4002-112 | 400G QSFP Passive Loopback |
