产品概述

IQgig-UWB+      UWB测试系统

IQgig-UWB+ 是 LitePoint 推出的新一代 UWB 测试系统，专为满足 UWB 射频参数测试需求而设计。UWB 是一种用于关键任务的无线技术，广泛应用于高精度实时室内定位、基于位置的服务以及安全接入等领域。其独特的测试需求（如超宽带宽、皮秒级精准定时和低功耗接收灵敏度）对测试设备提出了更高要求。

IQgig-UWB+ 在第一代 UWB 测试仪 IQgig-UWB 的基础上进行了全面升级。IQgig-UWB 是全球首个通过 FiRa 认证的 UWB 物理层（PHY）测试仪，已被领先的 UWB 芯片制造商和全球认证实验室广泛采用。IQgig-UWB+ 不仅全面支持 UWB 应用场景（包括 802.15.4ab 增强功能），还集成了角度到达（AoA）测量、高效多设备测试以及专用 OTA（空中接口）测试端口，是一款功能全面、灵活易用的 UWB 测试解决方案。

真正的一体化 UWB 测试仪，追求简洁性

IQgig-UWB+ 是一款功能强大的仪器，能够涵盖整个物理层 UWB 测试用例场景，包括具有可编程每端口延迟线控制的 AoA 测量，以及使用内置 LNA 进行高动态范围 OTA 测试。凭借其坚固的设计和紧凑的一体化解决方案，IQgig-UWB+ 简化了布线，消除了外部开关、合波器、衰减器和延迟线仪器的需求。

从研发到认证再到生产线的可扩展性

IQgig-UWB+ 既适用于研发特性评估，也适用于大规模量产，使其成为实现从实验室到生产成本效益高、无缝过渡的理想平台。针对特定芯片组的集成式 IQfact+ 应用程序加快了生产时间并优化了测试效率。IQgig-UWB+提供 5、10 和 20 端口选项，以实现经济高效且简化的多设备测试。

行业领先的全面测试覆盖范围

LitePoint 是首家提供 100% FiRa 认证覆盖的物理层测试解决方案提供商，并受到所有 FiRa 认证测试实验室的信赖。通过与 UWB 行业及领先芯片组公司的密切合作，莱特点公司提供了最前沿的测试覆盖范围，以满足不断发展的 UWB 标准的需求。

面向下一代（802.15.4ab）UWB 设备的高性能

IQgig-UWB+ 全面整合了 VSG 和 VSA 功能，能够提供涵盖 1.4GHz 瞬时信号带宽的全面发射机和接收机测试。其精确的触发和响应机制能够以皮秒级精度进行精确的飞行时间（ToF）测量，同时其快速切换的合成器专为验证窄带唤醒无线电与 UWB 数据包切换而设计。

UWB 测试的关键特性

·        单次采集 VSA/VSG 带宽 >1 GHz

·        高精度触发机制，用于 ToF 测试

·        扩展 VSG 动态范围，适用于严格的灵敏度测试

·        每端口精确延迟线控制，用于 AoA 校准

·        内置 LNA，提升 OTA 测试动态范围

关键参数规格

·        频率范围：4.9 GHz 至 10.9 GHz

·        调制带宽：1.4 GHz

·        输出功率范围：-10 dBm 至 -110 dBm

·        延迟线范围：最高 80 ps，分辨率为 1 ps

支持的测试项目包括：

·        频谱掩模

·       TX调制质量

- 符号调制精度                     - 数据/前导电源

- 载波频率偏移                     - 脉冲抖动

- 芯片时钟错误/频率误差     -  FiRa NRMSE和包格式检查

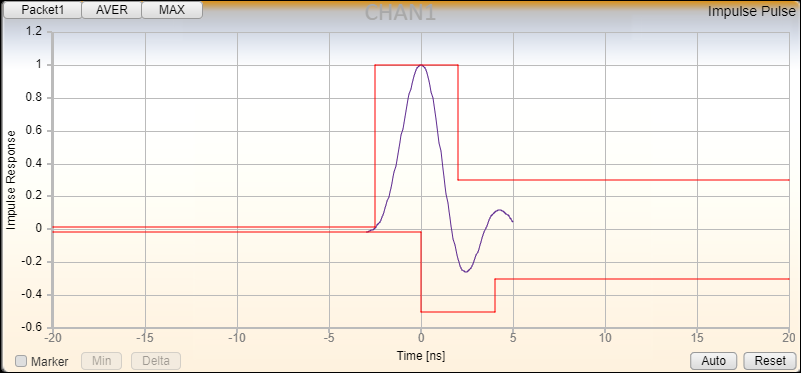

- 脉冲主瓣宽度/旁瓣功率

·        RX包错误率（PER）

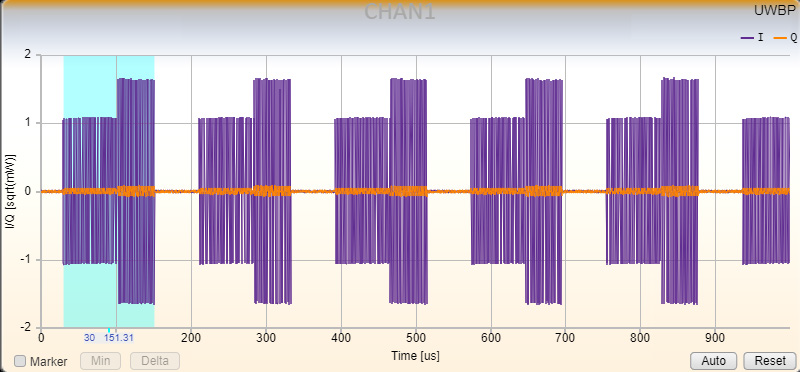

·        NBA-MMS切换时间

·        支持UWB标准802.15.4z和802.15.4ab

UWB 测试覆盖范围

IQfact+ 软件提供交钥匙解决方案，包括测试仪与设备控制、数据采集，支持主流 UWB 芯片的定制化测试。其功能包括：

• 实现全面的设计验证与快速量产，工程投入最小
• 在认证前通过 FiRa PHY 一致性测试包预验证设备，缩短设计周期，加速产品上市
• 针对 LitePoint 测试架构和每个 UWB 芯片优化测试时间，显著提升测试效率
