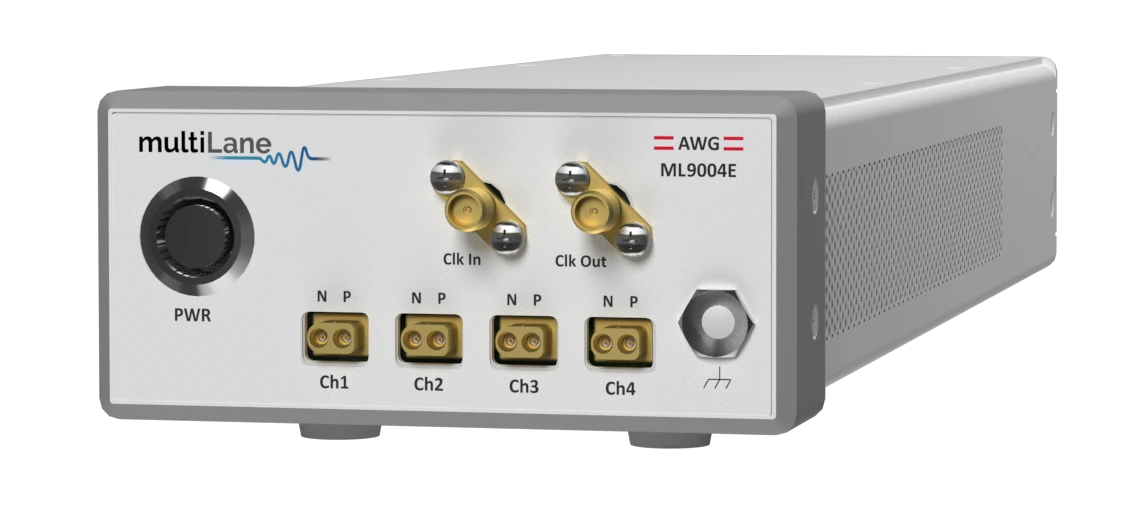

ML9004E 任意波形发生器
- 类别：高速信号源 - 品牌：唐领科技
随着超大规模数据中心的高速发展，以太网网络基础设施的性能需求呈指数级增长，客户对高速数据吞吐量的期望也达到了历史最高水平。PCIe Gen 5 和 Gen 6 等其他高速 I/O 协议同样发展迅猛。任意波形发生器是验证高速接收器的理想通用开发工具，也是用于相干模块开发的高度灵活仪器。
ML9004E 提供 4 路差分发送通道，可用作任意波形发生器 (AWG) 或码型脉冲发生器 (PPG)。该设备标配波形库，包含正弦波、方波、三角波、sinc 函数等波形。其直观的图形用户界面支持创建带有前向反馈均衡 (FFE) 或预加重/去加重的 PRBS 比特序列。该设备支持扩频时钟 (SSC)，并可生成符合性测试码型，具备可编程的随机抖动 (RJ) 和正弦抖动 (SJ，双音调) 注入、符号间干扰 (ISI) 及串扰仿真功能，适用于 MIPI A/C/D/M-PHY、PCIe、USB 等接口的物理层 (PHY) 测试。
4 通道 PPG 与 AWG
4 通道差分任意波形发生器，可选 1-64 GBd 波特率，支持用户自定义调制 | 2 路双通道 (I/Q) 差分码型脉冲发生器，可选 25-64 GBd 波特率 | 支持 NRZ/PAM4 调制 | 每个发送器配备独立的 7 抽头 FFE
随着 400ZR 技术的应用在即，能够支持该技术开发并为大规模部署做好准备的经济型工具套件变得至关重要。ML9004E 是一款新型仪器，可用于高性能高速数据中心网络设备的开发与验证。
ML9004E 是一款功能全面的任意波形发生器，可配置为 4 个通道，每个通道支持 64 GBd。在该模式下，支持可编程的随机抖动 (RJ)/正弦抖动 (SJ) 注入、符号间干扰 (ISI) 及串扰仿真。
该 AWG 还可作为 PPG 使用，可生成多种 PRBS 码型，充当 NRZ 或 PAM4 信号下的 BERT 发射机。在该模式下，PPG 提供具有 7 个抽头（1 抽头/UI）的 FFE 预加重滤波器。
4 通道差分任意波形发生器：可选波特率范围 1-64 GBd，8 位 DAC，支持用户自定义调制
2 个双通道（I/Q）差分脉冲码型发生器：可选波特率范围 25-64 GBd，NRZ/PAM-4 调制，每个发送器配备独立的 7 抽头 FFE
能够生成用于 QAM 调制（水平和垂直 I/Q 对）的相干信号
宽速率覆盖范围，支持对以太网、PCIe Gen 4/5/6、USB 等接口进行物理层测试

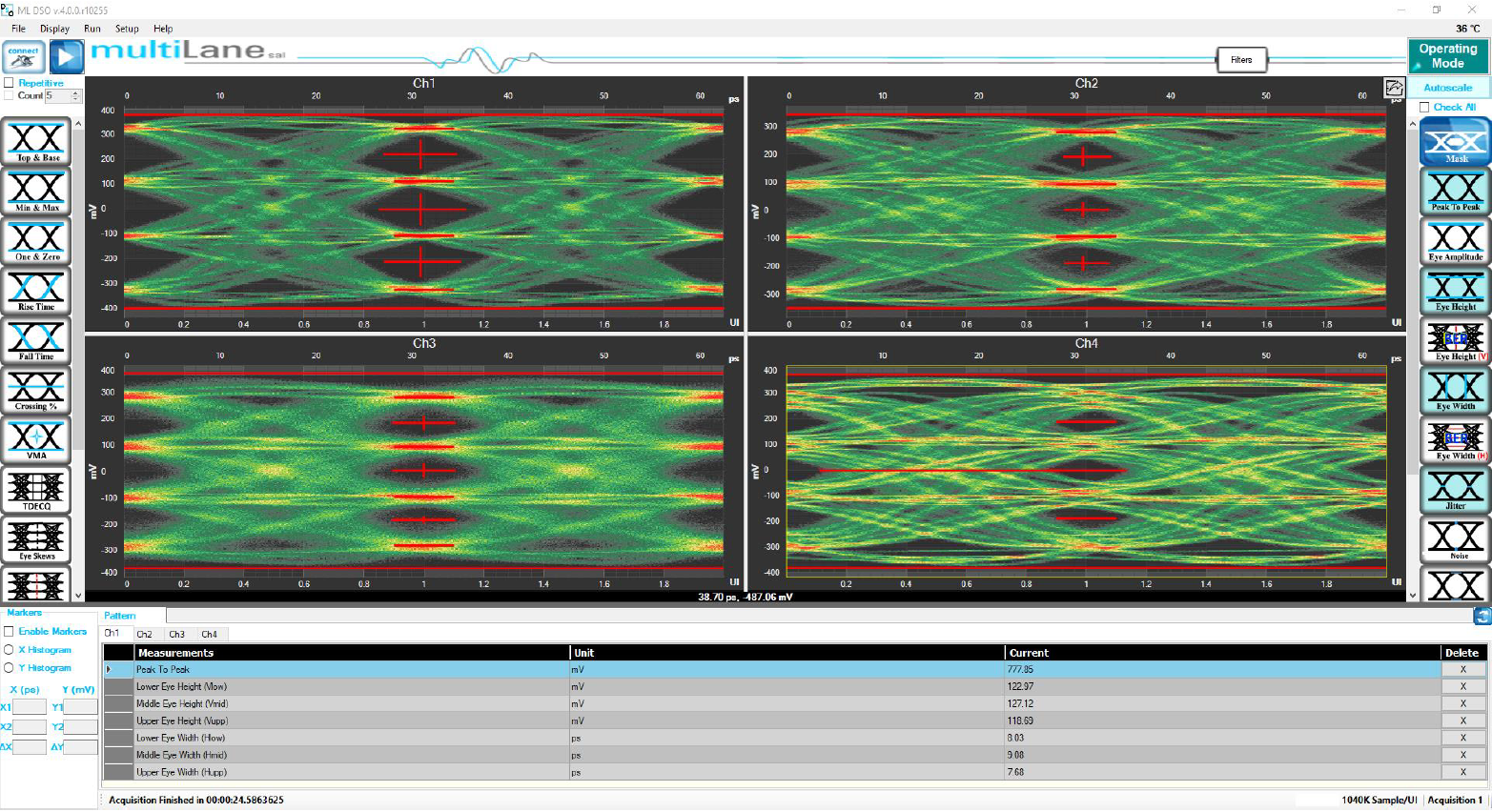

内部眼图电平的独立控制
能够以极精细的步长调整比特率，便于查找锁定裕量

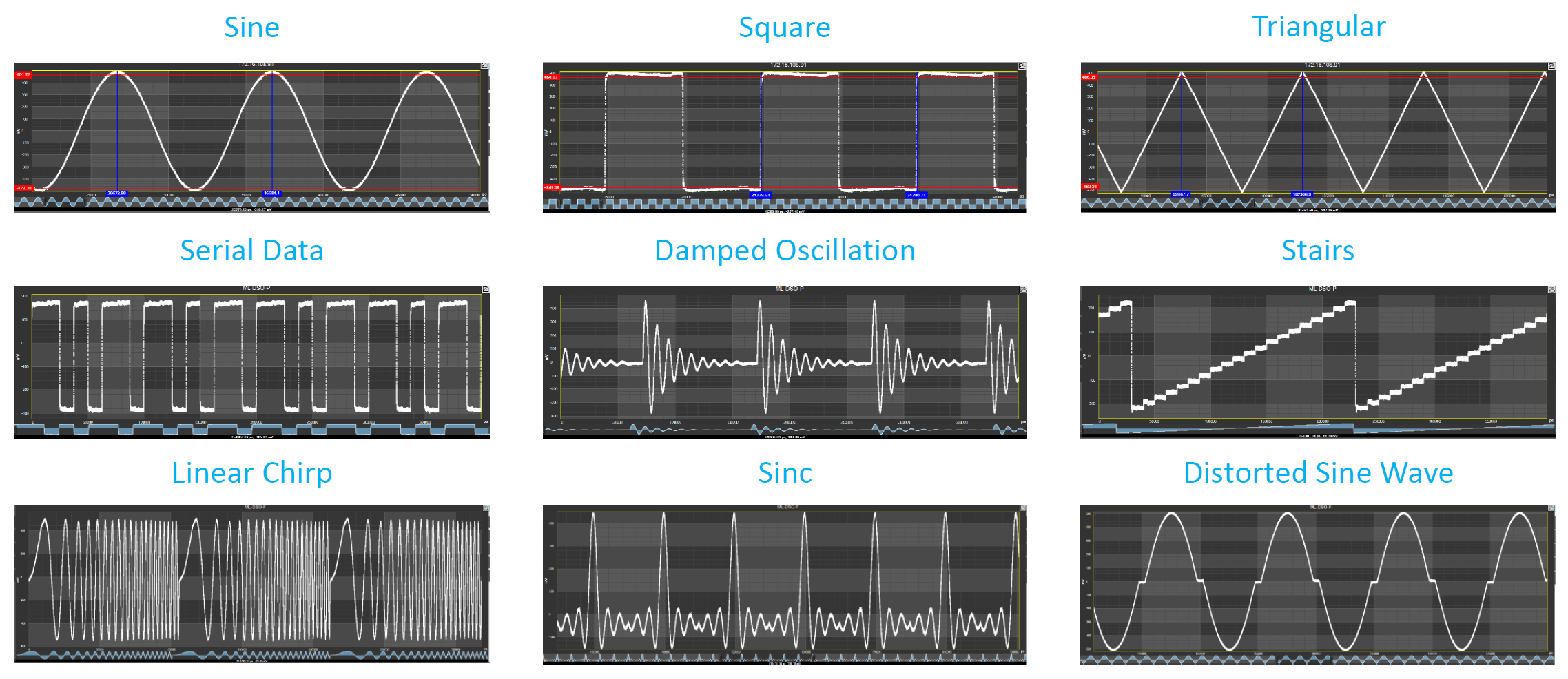

预定义波形库

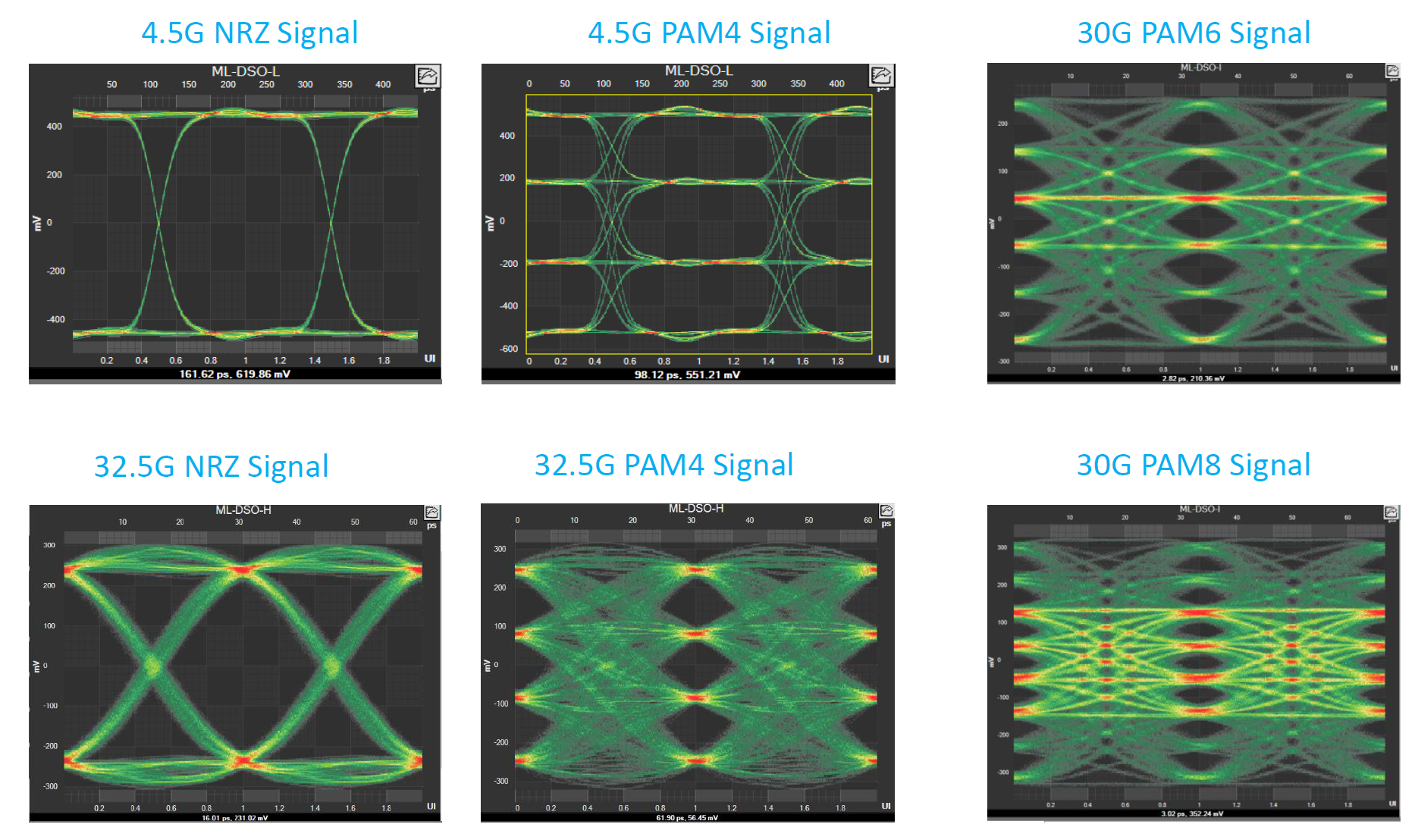

在 AWG 模式下能够生成自定义调制，如 PAM6、PAM8 等
高速串行器/解串器（SerDes）、收发器、放大器
验证测试
生产晶圆分拣测试
生产封装测试
生产多站点测试

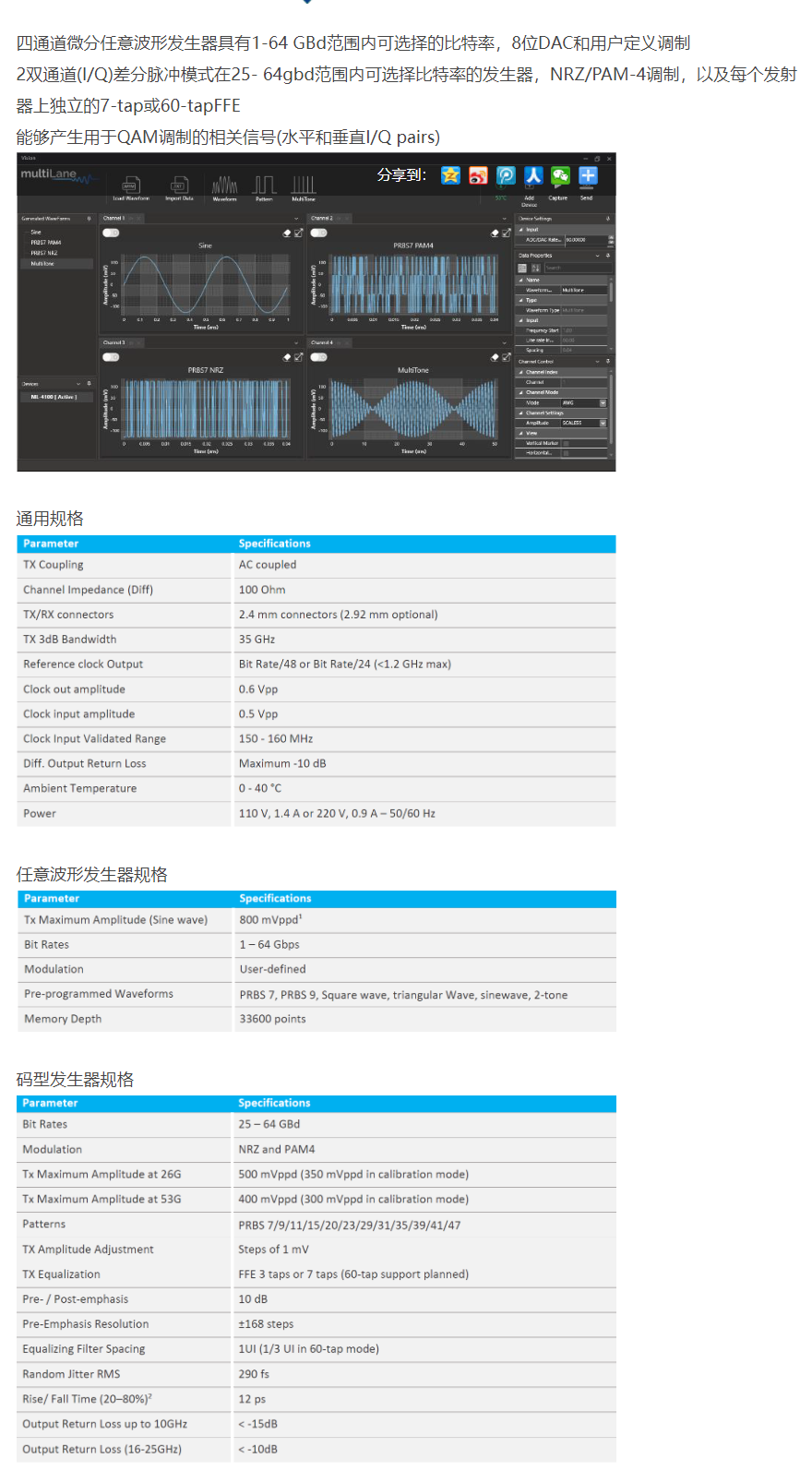

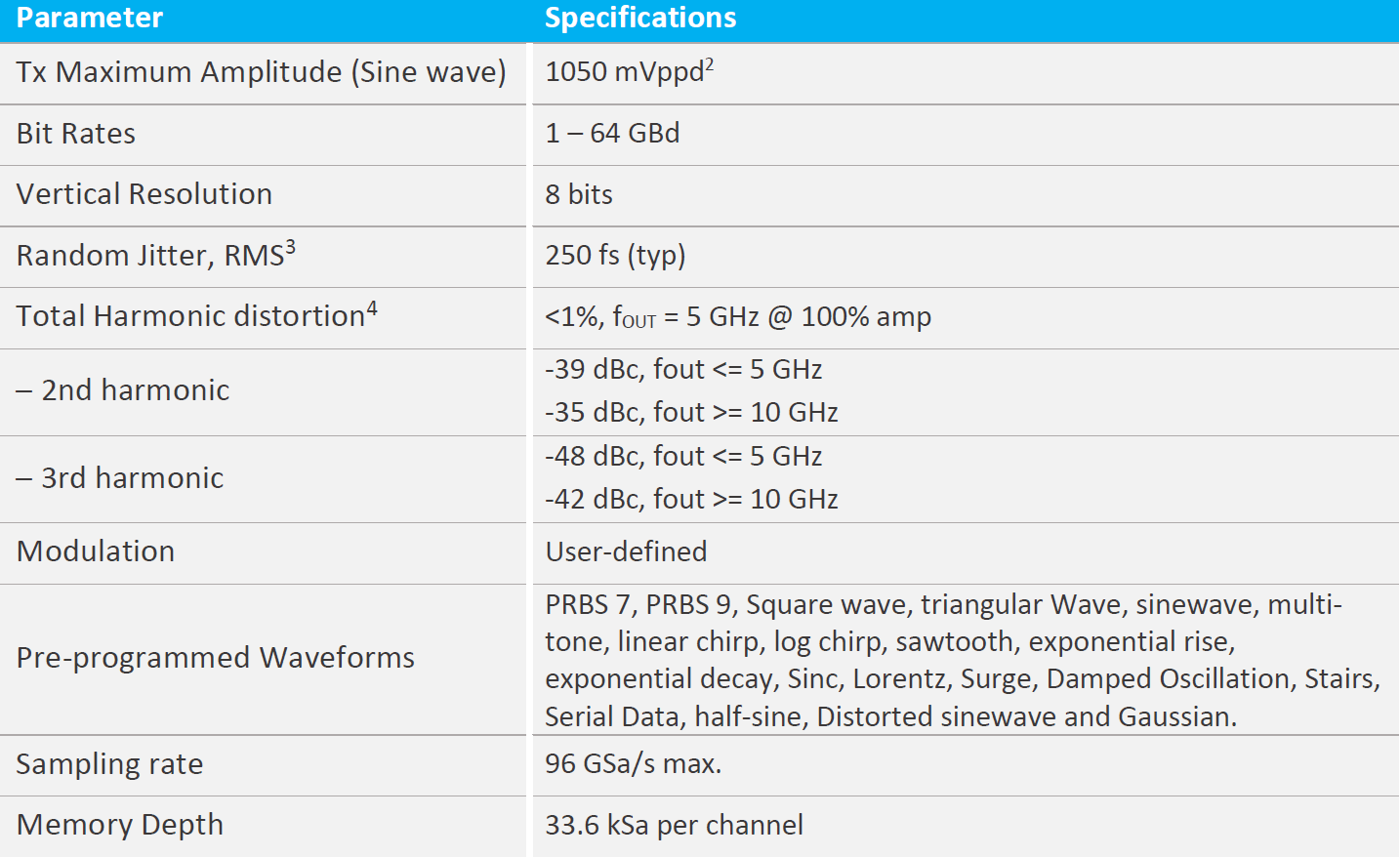

AWG规格

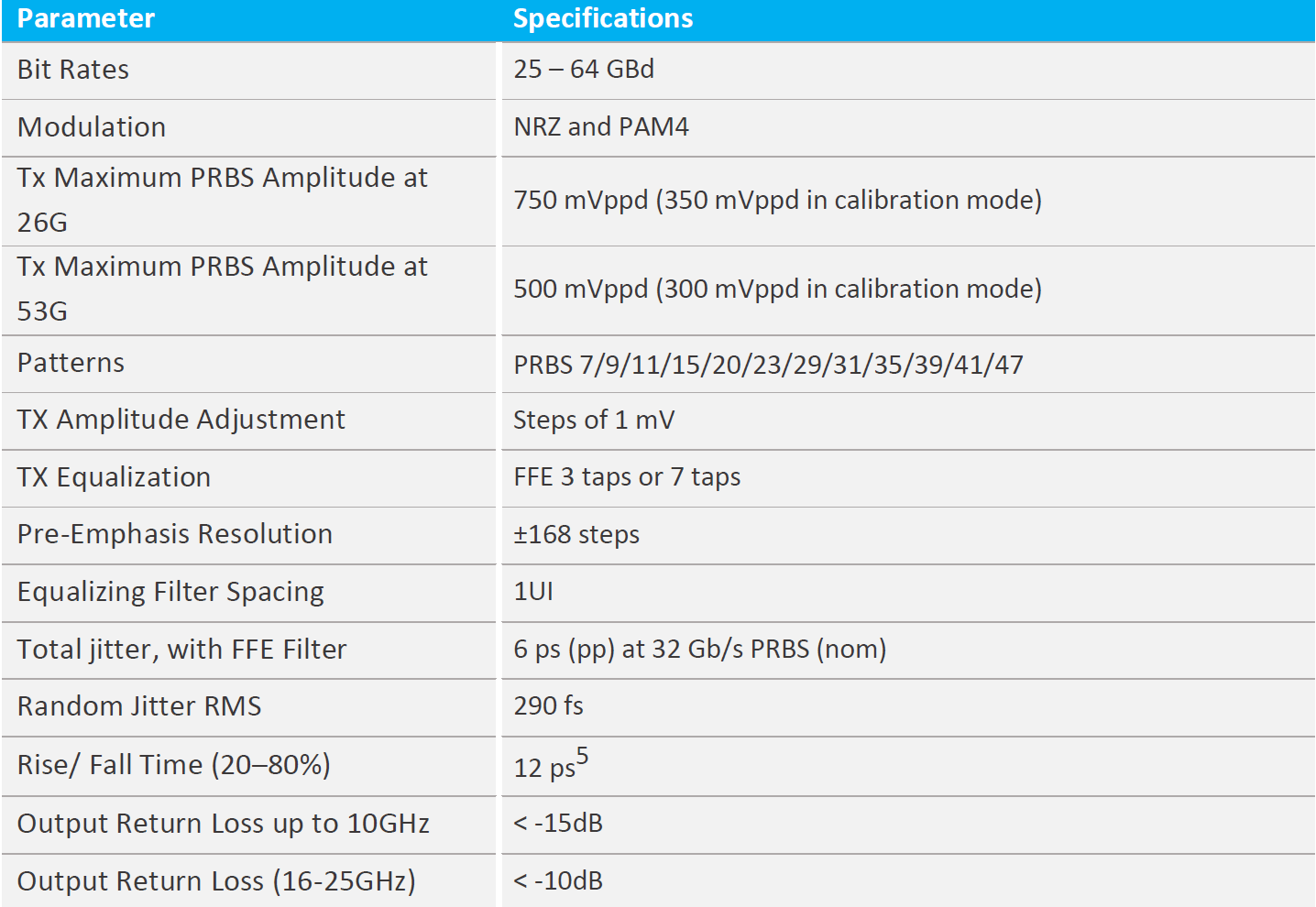

PPG规格
