产品概述

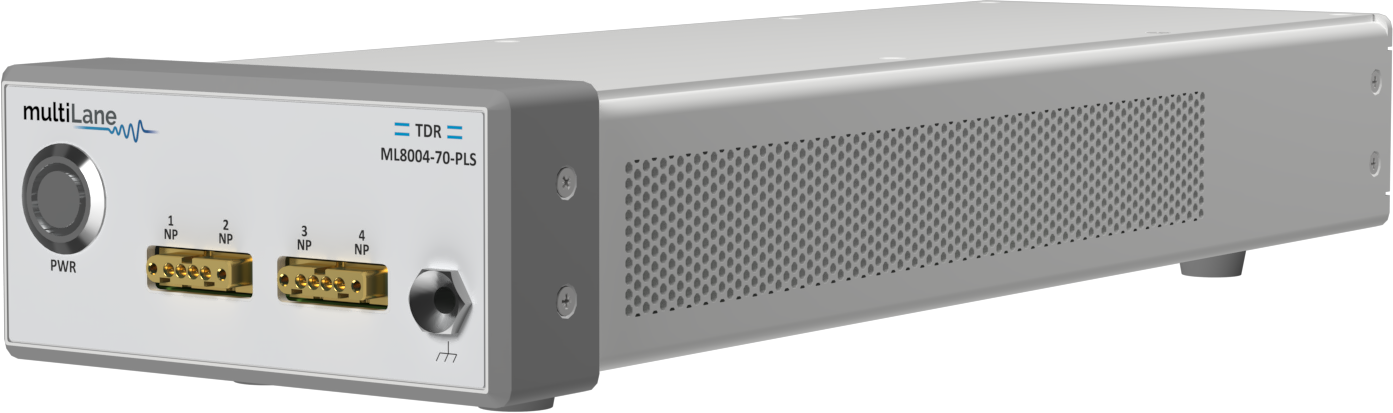

Pulsar 是一款高吞吐量时域反射计（TDR）。其真差分信号可同时测量每个模块的 4 个通道的阻抗曲线和反射损耗。它既适用于特性分析，也适用于生产制造。

MultiLane 的 Pulsar 提供详细的信号完整性（SI）洞察，能够检测微小的阻抗不匹配，从而实现主动维护和优化。

主要特性

• 高分辨率 TDR

• 真差分方波信号，以与正常工作模式相同的波形测试被测器件（DUT）

• 低成本四通道，具有快速上升沿时域反射测量功能

• 回波损耗测量

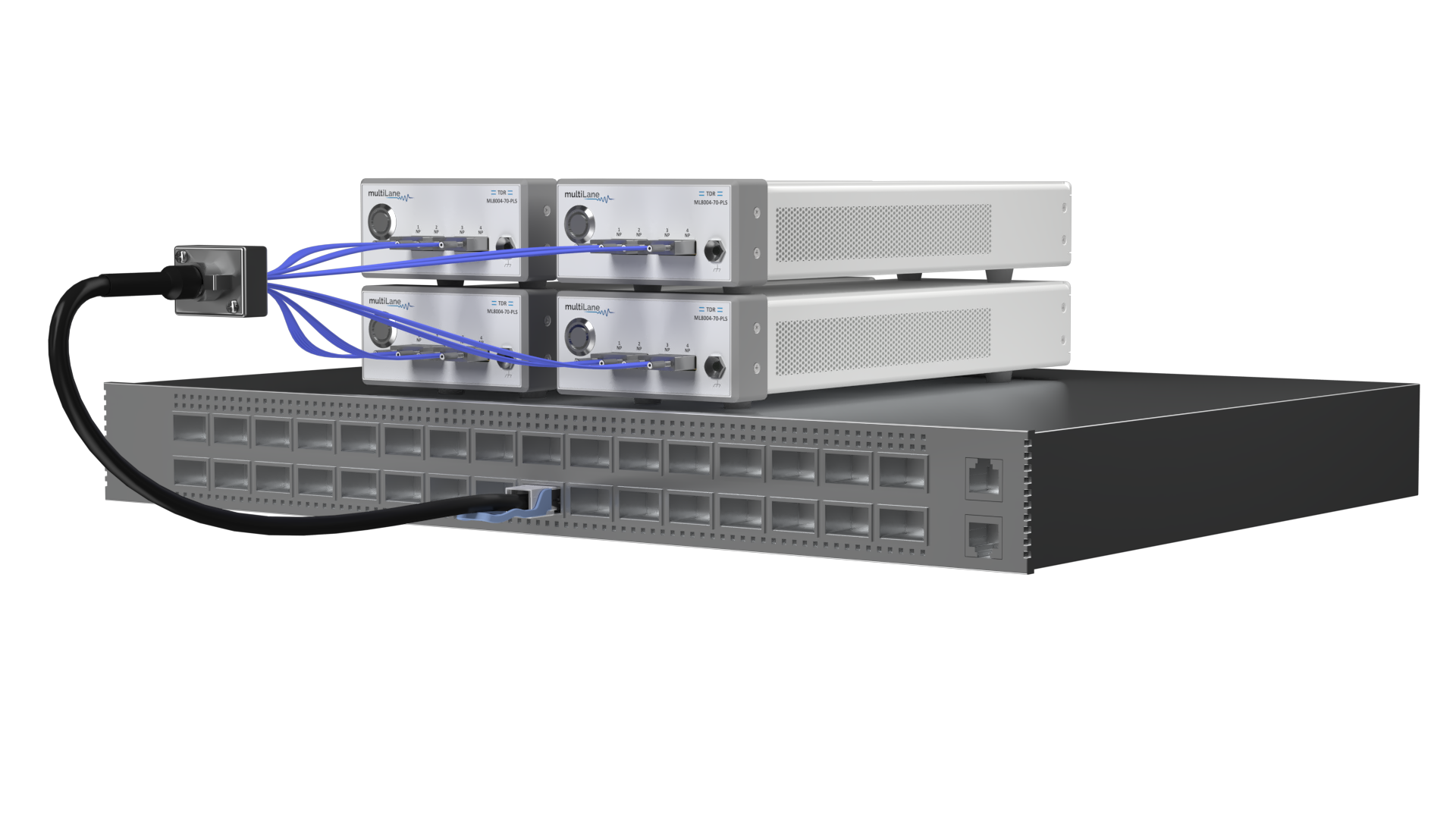

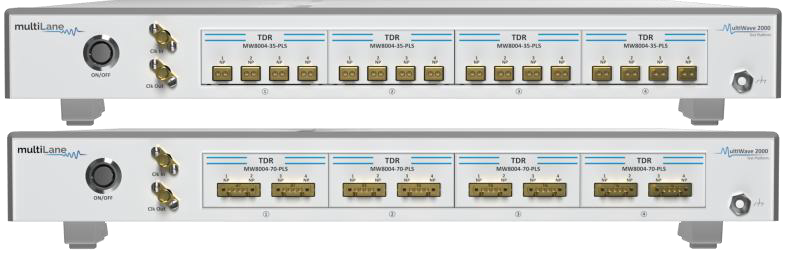

• 每模块 4 端口，可扩展至 32 端口以上

• 低功耗

TDR 应用

 在 100Gb/s/通道和 200Gb/s/通道系统中，包括 1.6T 系统，Pulsar 支持以下测量：

• DAC、ACC 及其他高密度电缆、背板、连接器和模块

• 以太网、NVLink、InfiniBand、FC 设备 • 半导体测试、晶圆测试、基板测试及故障检测/识别

• PCB 测试与探测

• 需要阻抗表征和失效分析的工业应用，如汽车及工业以太网、航空航天和工厂自动化。

软件特性

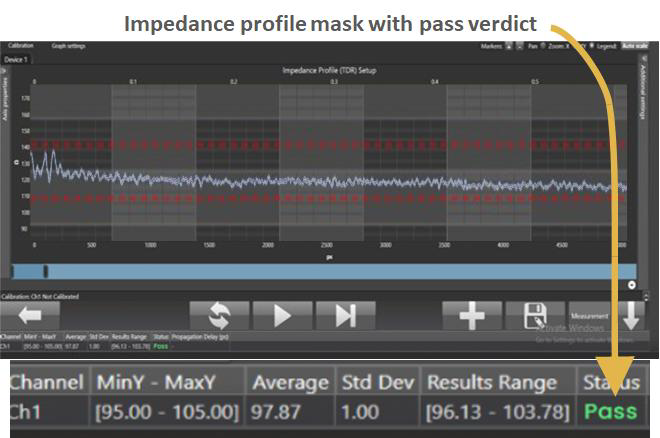

Pulsar 的软件可对被测器件（DUT）的阻抗曲线和回波损耗进行表征，并与内置或自定义模板进行比较。该功能附带合格/不合格指示器，可在数秒内确保被测器件的可靠性。

支持 SOL/SOLT 校准和嵌入
