HCCT-U4 USB4高速线缆综合测试仪
- 类别：高频传输测试设备 - 品牌：唐领科技
HCCT-U4高速线缆综合测试仪可涵盖USB4 GEN2/3/4及TBT3/4/5的高速传输线缆测试，本测试仪包括功能测试及高速性能测试，可以一机多用全方位评估USB4及TBT线缆性能。同时可根据生产需求选择所需测试项，自动生成生产模型，并行高速测试速度快，现成数据库接口快速对接MES系统，是USB4及TBT高速传输线缆生产测试的睿智之选。
主要特点
l eMarker验证及功耗测量
l USB2.0 BER测试
l 眼图测量功能眼高、眼宽、模板余量等
l 支持4通道同时测量
l 每通道独立Tx FIR及Rx CTLE+DFE并且用户可根据不同传输线规范标准自行选择Preset及CTLE、DFE
l 支持USB GEN2/3/4及TBT3/4/5高速传输线测量
l 快速拔插测试夹具无需多余射频线缆
l 传输线中非高速铜缆的快速通断测量
l 高速线序测量
l 可根据不同测试板块的需求生成适合不同用户需要的生产测试模型
应用领域
l USB、Type C、TBT无源有源线缆生产测试
l 主机物理层眼图扫描
测试内容
功能性测试：
Find CC
监控eMarker功耗

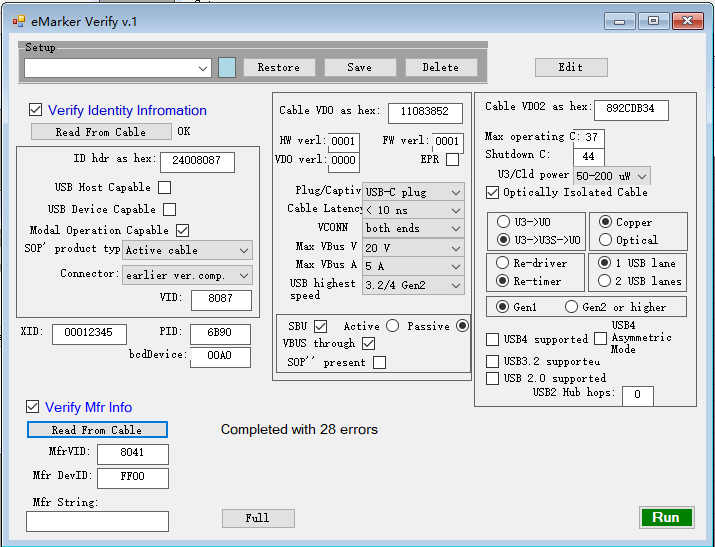

eMarker信息读取
低速通断测试
D+/D- USB2.0误码率测试
高速通道线序测试
信号完整性测试：

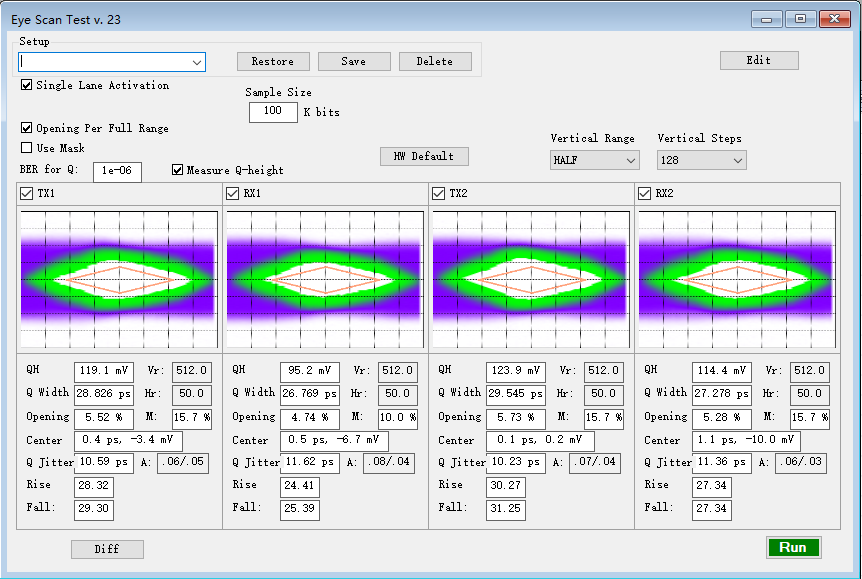

眼图扫描测量
误码率测试
信号处理能力：
Tx与Rx均衡设置

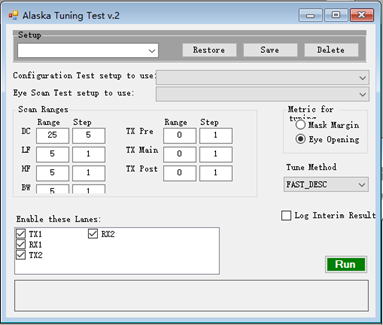

Tx与Rx均衡Tuning
基于BER的眼高、眼宽、抖动分析

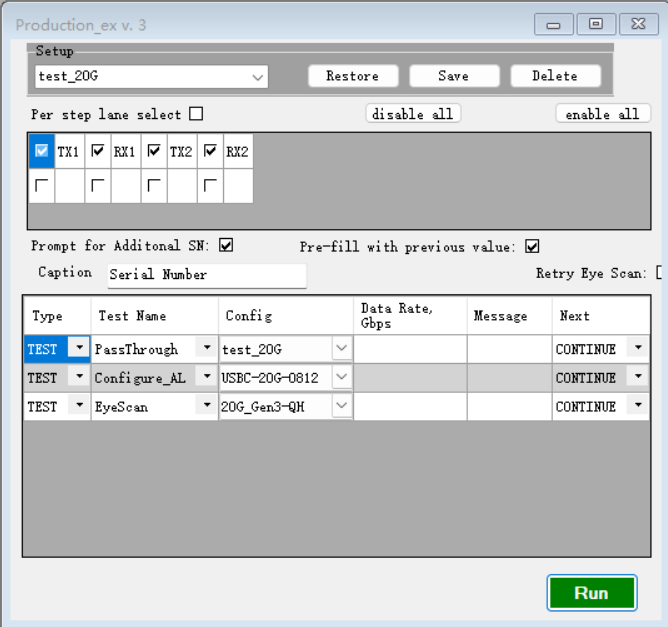

生产测试序列
由于测试软件是由多个部分的测试模块组成，如通断测试、功耗监控、眼图扫描等。用户可以根据自己实际测试需求选择测试项目并制定测试规格，确定后生成一个某类传输线的测试模型，并自己命名。

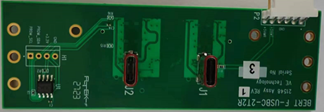

拔插式测试夹具
为了减少繁杂的射频线缆更换，采用多通道高速连接器作为互联介质，Type C、USB->C等夹具可以随时拔插切换，大大节约了测试夹具更换时间
软件可拓展性
由于这是专门为生产测试而设计的测试仪，其软件灵活多变，如可根据用户需求加入有源铜缆通道焊接错位、通道开短路等特殊功能。用户需要设置公司内部的用户界面，可以提供相应的API、DLL或SDK文件用于二次开发。
硬件可拓展性
可拓展DC电阻测量
可拓展有源测试
可拓展其他传输线类型测量
参数 | 规格 |
可测量速率范围 | 2.8Gbps-32Gbps |
时钟精度 | +/- 100ppm |
信号调制方式 | NRZ |
输出差分幅度 | 30mVpp - 1200mVpp |
可支持码型 | PRBS7,9,11,15,23,31,58, JP03A/JP03B, Mixed frequency, Low and Square wave |
Tx均衡 | 3 tap FIR with programmable level and pre-emphasis |
接收端输入差分幅度 | 0Vpp - 1200mVpp |
接收端均衡 | CTLE+DFE |
眼图模板 | USB4 GEN2/3 |
眼图监控参数 | Eye height, Eye Width, Eye opening, Jitter, Rise/Fall time, Mask margin |
可测量产品 | 无源有源Type C、TBT、USB |
低速通道监控 | Yes |
输出电压 | 0-5.5V |
功耗 | 25W（4.75~5.5V, 0~5A） |
型号 | 描述 |
HCCT-U4P | USB4高速线缆综合测试仪(无源) |
HCCT-U4A | USB4高速线缆综合测试仪(有源) |
H-USBC-2T2R | Type C转接板 |
F-USBC-4T4R | Type C 4T4R转接板 |
F-USBC-A-C | A to C USB转接板 |
H-HDMI22 | HDMI2.2转接板 |
F-HDMI21 | HDMI2.1转接板 |
F-DP2.1 | DP2.1转接板 |
H-POD-CAL | 校准板 |
