HCCT-H2X HDMI2.2高速线缆综合测试仪
- 类别：高频传输测试设备 - 品牌：唐领科技
HCCT-H2X高速线缆综合测试仪可涵盖HDMI1.4/2.0/2.1/2.2的高速视频线缆测试，本测试仪包括功能测试及高速性能测试，可以一机多用全方位评估HDMI线缆性能。同时可根据生产需求选择所需测试项，自动生成生产模型，并行高速测试，现成数据库接口快速对接MES系统，是HDMI高速线缆生产测试的睿智之选。
主要特点
l 眼图测量功能眼高、眼宽、模板余量等
l 内置各种协议规范测试眼图模板
l 支持4通道同时测量
l 每通道独立Preset及CTLE、DFE
l 支持2.8Gbps-32Gbps的高速无源有源线缆测量
l 内置CDR可生产任何码型的眼图并计算测量值
l 快速拔插测试夹具无需多余射频线缆
l 传输线中非高速铜缆的快速通断测量
l 有源铜缆及AOC功率监控

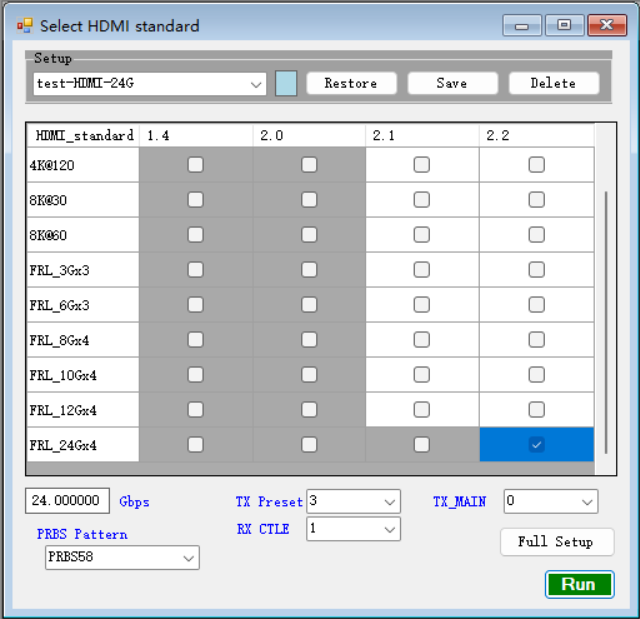

l 可根据不同测试板块的需求生成适合不同用户需要的生产测试模型
应用领域
l HDMI无源有源高速线缆生产测试
l HDMI主机物理层眼图扫描
l 高速背板快速测量
l HDMI光引擎测试
l 高带宽模拟器件（如射频驱动、TIA等）眼图快速测量测试夹具自适应
功能性测试：

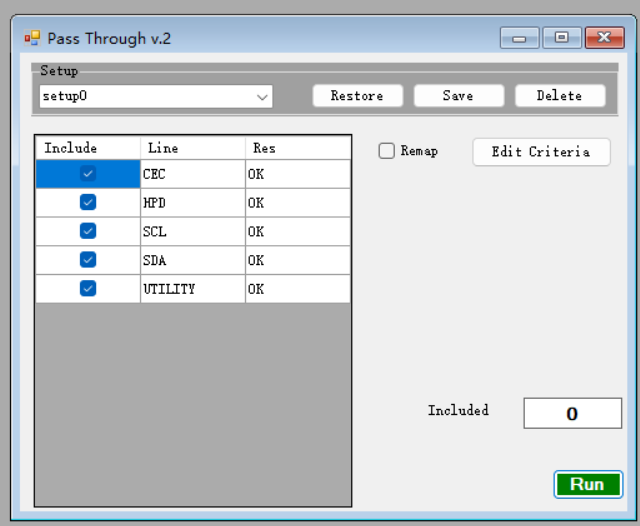

低速铜缆测试
高速通道焊接线位判定
功耗监控（针对有源线缆，无源线缆无此功能）
信号完整性测试：

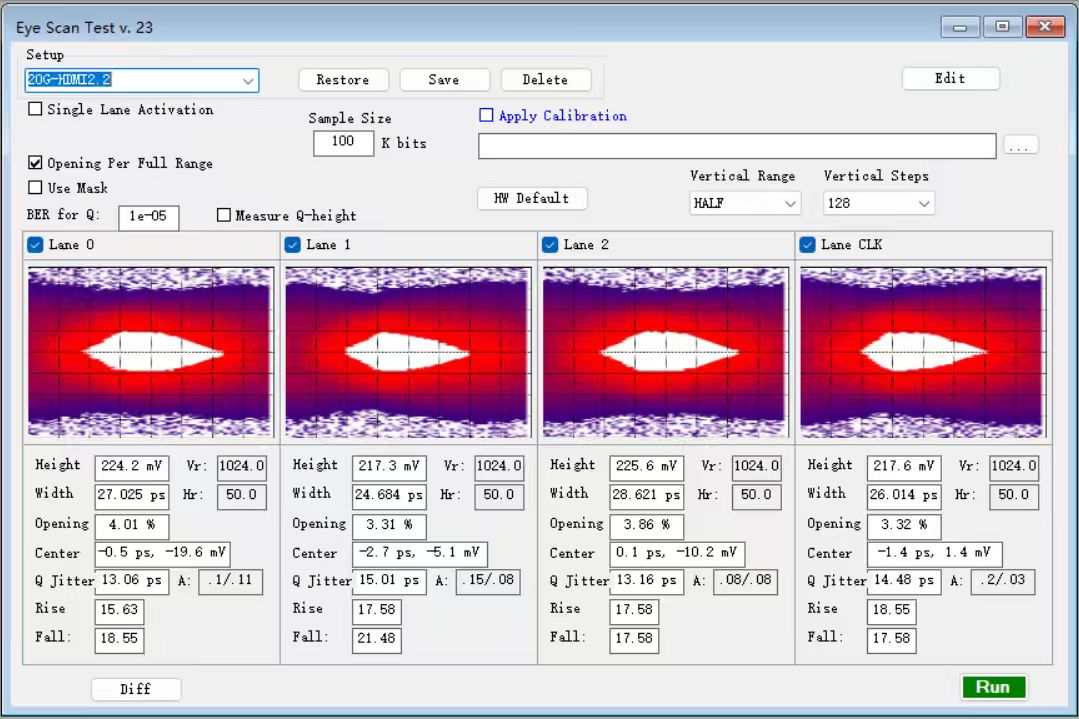

眼图扫描测量

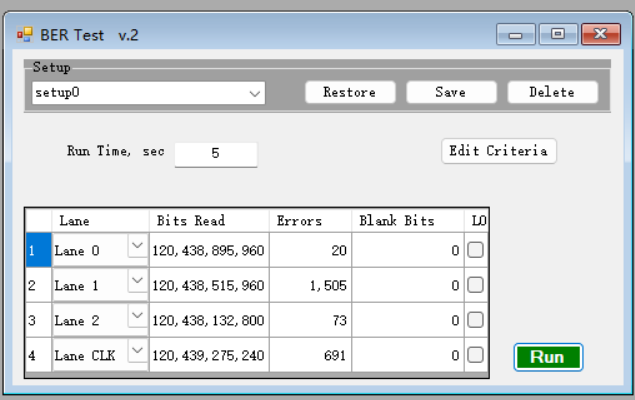

误码率测试

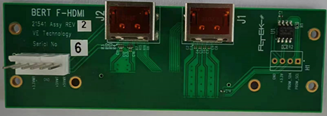

拔插式测试夹具
软件可拓展性
由于这是专门为生产测试而设计的测试仪，其软件灵活多变，如可根据用户需求加入有源铜缆通道焊接错位、通道开短路等特殊功能。用户需要设置公司内部的用户界面，可以提供相应的API、DLL或SDK文件用于二次开发。
硬件可拓展性
l 可拓展
测试仪可以购买选项升级成有源线缆测试系统，可以根据需求升级至HDMI2.2测试系统。可定制32Gbps范围内任何速率的线缆测试并自定义眼图规范。
l 可拓展传输线类型
可拓展任意速率范围内的传输线种类测试，只需设计并更换夹具及更新行业协议标准，如Camera link、MIPI、SDI、Type C、DP等，可以根据用户需求进行相应拓展软硬件开发。
参数 | 规格 |
可测量速率范围 | 2.8G-32Gbps |
时钟精度 | +/- 100ppm |
信号调制方式 | NRZ |
输出差分幅度 | 30mVpp - 1200mVpp |
可支持码型 | PRBS7,9,11,15,23,31,58, JP03A/JP03B, Mixed frequency, Low and Square wave |
Tx均衡 | 3 tap FIR with programmable level and pre-emphasis |
接收端输入差分幅度 | 0Vpp - 1200mVpp |
接收端均衡 | CTLE+DFE |
眼图模板 | HDMI1.4/2.0/2.1/2.2 |
眼图监控参数 | Eye height, Eye Width, Eye opening, Jitter, Rise/Fall time, Mask margin |
可测量产品 | HDMI1.4/2.0/2.1/2.2 cable及设备 |
低速通道监控 | Yes |
输出电压 | 0-5.5V |
功耗 | 25W（4.75~5.5V, 0~5A） |
型号 | 描述 |
HCCT-H2XP | HDMI高速线缆综合测试仪(无源) |
HCCT-H2XA | HDMI高速线缆综合测试仪(有源) |
H-HDMI2.2 | HDMI2.2转接板 |
F-HDMI | HDMI2.1转接板 |
F-HDMI-A | 有源HDMI2.1转接板 |
F-DP20 | DP2.0转接板 |
F-DP2.1 | DP2.1转接板 |
H-USBC-2T2R | Type C标准测试夹具 |
F-USBC-4T4R | Type C 4T4R测试夹具 |
F-USBC-A-C | A to C USB测试夹具 |
H-POD-CAL | 校验板 |
