HCCT-D2X DP2.1高速线缆综合测试仪
- 类别：高频传输测试设备 - 品牌：唐领科技
CCT-D2X高速线缆综合测试仪可涵盖DP1.4/2.0/2.1的高速线缆测试，本测试仪包括功能测试及高速性能测试，可以一机多用全方位评估DP线缆性能。同时可根据生产需求选择所需测试项，自动生成生产模型，并行高速测试，现成数据库接口快速对接MES系统，是DP高速线缆生产测试的睿智之选。
主要特点
l 眼图测量功能眼高、眼宽、模板余量等
l 内置各种协议规范测试眼图模板
l 支持4通道同时测量
l 每通道独立Preset及CTLE、DFE
l 支持2.8Gbps-32Gbps的高速无源有源线缆测量
l 内置CDR可生产任何码型的眼图并计算测量值
l 快速拔插测试夹具无需多余射频线缆
l 传输线中非高速铜缆的快速通断测量
l 有源铜缆及AOC功率监控
l 可根据不同测试板块的需求生成适合不同用户需要的生产测试模型
应用领域
l DP无源有源高速线缆生产测试
l DP主机物理层眼图扫描
l 高速背板快速测量
l DP光引擎测试
功能性测试：

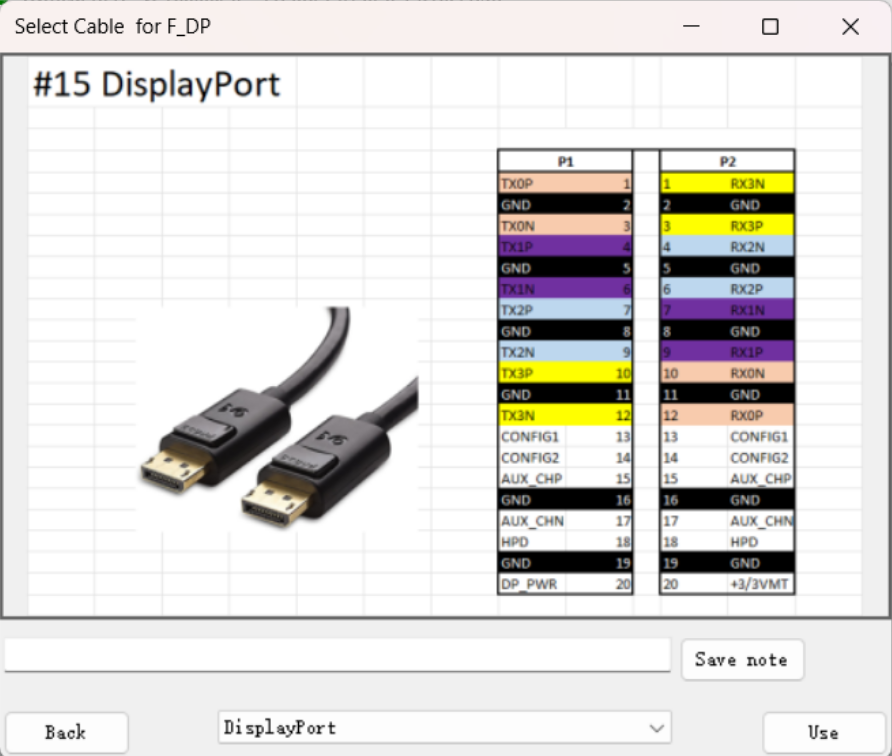

低速铜缆测试
高速通道焊接线位判定

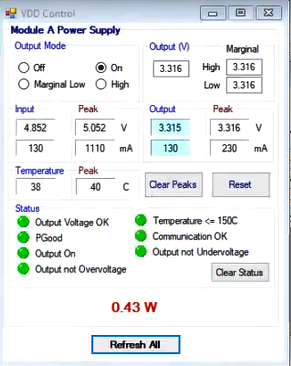

功耗监控（针对有源线缆，无源线缆无此功能）
信号完整性测试：

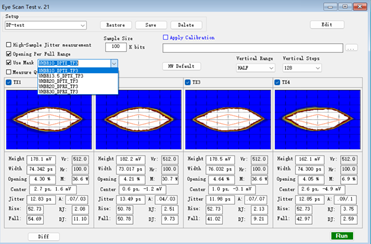

眼图扫描测量
误码率测试

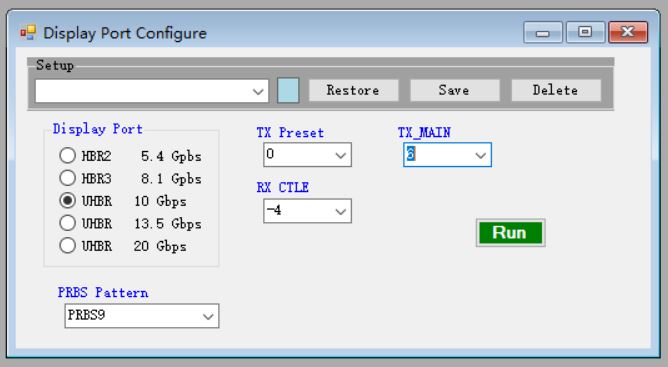

Tx与Rx均衡：HCCT-D2X高速线缆综测仪不断完善Tx及Rx的均衡来匹配不同类型协议规范的要求，配置文件涵盖HBR2/3、UHBR的设置，同时按照DP规范均衡选择Tx的preset和Rx的CTLE。
参数 | 规格 |
可测量速率范围 | 2.8G-32Gbps |
时钟精度 | +/- 100ppm |
信号调制方式 | NRZ |
输出差分幅度 | 30mVpp - 1200mVpp |
可支持码型 | PRBS7,9,11,15,23,31,58, JP03A/JP03B, Mixed frequency, Low and Square wave |
Tx均衡 | 3 tap FIR with programmable level and pre-emphasis |
接收端输入差分幅度 | 0Vpp - 1200mVpp |
接收端均衡 | CTLE+DFE |
眼图模板 | DP1.4/2.0/2.1 |
眼图监控参数 | Eye height, Eye Width, Eye opening, Jitter, Rise/Fall time, Mask margin |
可测量产品 | DP1.4/2.0/2.1 cable及设备 |
低速通道监控 | Yes |
输出电压 | 0-5.5V |
功耗 | 25W（4.75~5.5V, 0~5A） |
型号 | 描述 |
HCCT-D2XP | DP高速线缆综合测试仪(无源) |
HCCT-D2XA | DP高速线缆综合测试仪(有源) |
F-DP20 | DP2.0转接板 |
F-DP2.1 | DP2.1转接板 |
F-USBC-4T4R | Type C 4T4R转接板 |
H-USBC-2T2R | Type C转接板 |
F-USBC-A-C | A to C USB转接板 |
H-HDMI2.2 | HDMI2.2转接板 |
F-HDMI | HDMI2.1转接板 |
F-HDMI-A | 有源HDMI2.1转接板 |
H-POD-CAL | 内部校准附件 |
