多普勒1000系列光子测速模块
- 类别：其他 - 品牌：唐领科技
在冲击物理、材料特性研究、高超音速撞击测试、爆炸学和冲击波实验等众多科学和技术领域中，测量高速运动材料的速度至关重要，Quantifi Photonics Doppler将光子多普勒测速（PDV）测量所需的关键光学组件集成在一个紧凑的仪器中，简化了高通道数PDV测试设置。
特点：
精确的功率控制与测量：所有光学功率管理集成在一个单槽PXIe模块中，简化了PDV测试设置。
显著减少测试设备占地面积：用一个小型仪器替代一堆笨重的单个光学测试仪器，节省宝贵的实验室空间。
易于扩展的多通道系统：与我们的激光器和O2E模块结合，可在单个18槽PXIe机箱中容纳多达8个通道。
可靠且可重复的测量：减少手动光学连接的数量，确保测量结果的可靠性和可重复性。
简单直观的操作：通过COHESIONUI™，可以从PC或移动设备轻松控制Doppler仪器。
灵活的配置：支持传统的同相PDV测试和频率偏移的异相PDV测试。
目标应用：
使用冲击物理研究材料特性和冲击响应。
作为“任意反射器速度干涉仪系统”（VISAR）的替代品，采用集成光纤系统。
在动态实验中测量速度，具有较高的时间精度。
通用规格：
PXI | MATRIQ | |
总线连接 | PXIe | USB和以太网 |
PXI槽位数 | 1 | |
光纤类型 | SMF-28 | SMF-28 |

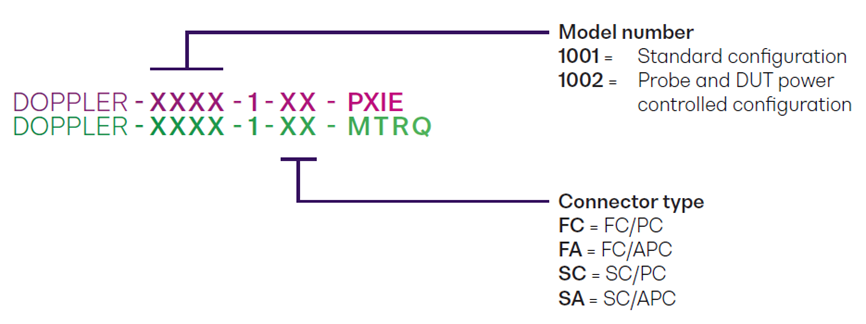

光纤连接器 | FC/PC,SC/PC，FC/APC或SC/APC | FC/PC,SC/PC，FC/APC或SC/APC |
尺寸：高×宽×深 | 130 × 20 × 215毫米| 5.1 × 0.8 × 8.5英寸 | 53 x 120 x 202毫米| 2.1 x 4.7 x 8.0英寸 |
重量 | 约1千克 | 约2.2磅 | 约1.1千克 | 约2.4磅 |
工作温度范围 | 5 °C to 45 °C | 41 °F to 113 °F | |
存储温度范围 | -40°C至70°C | -40°F至158°F | |
技术规格：

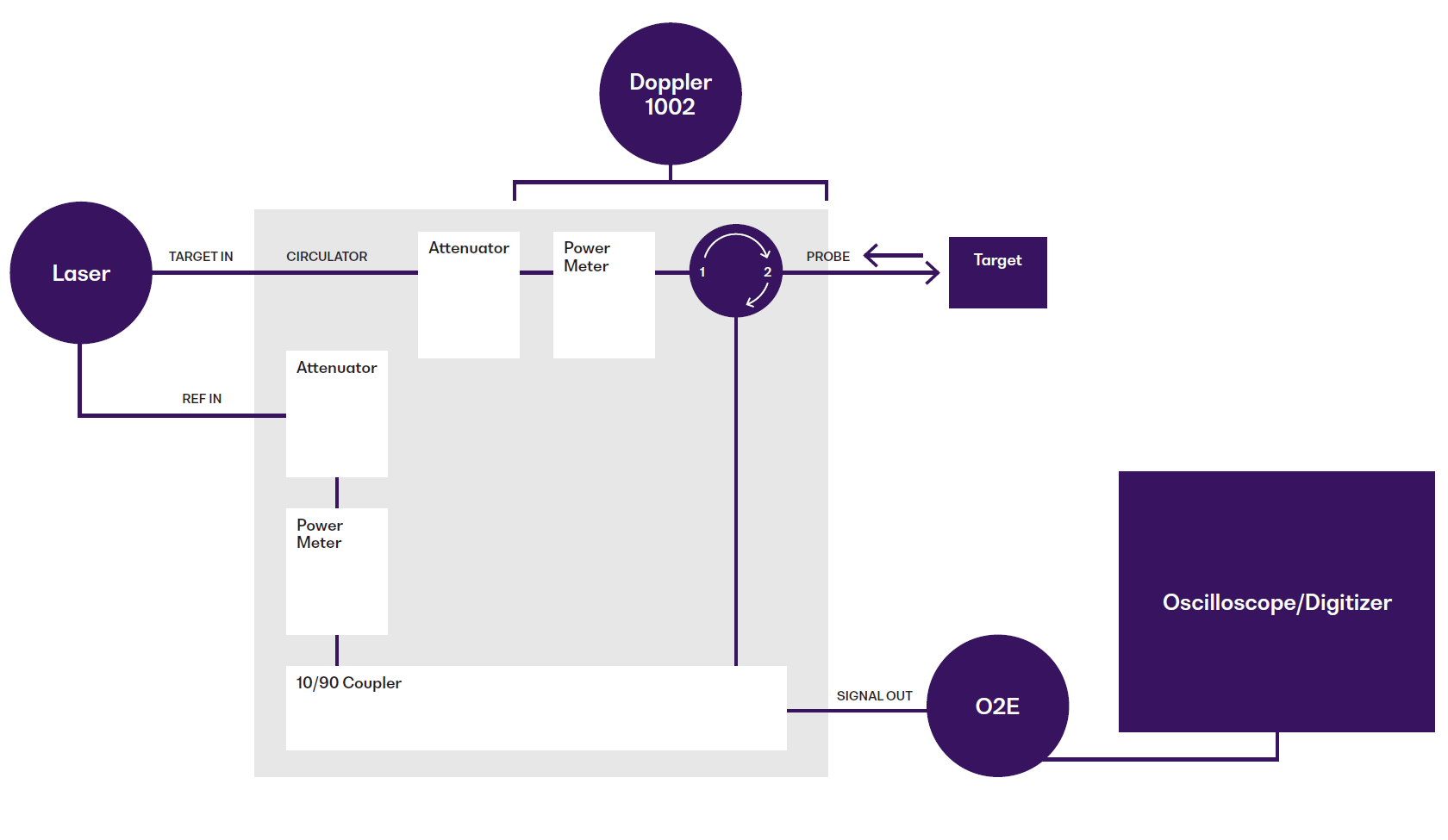

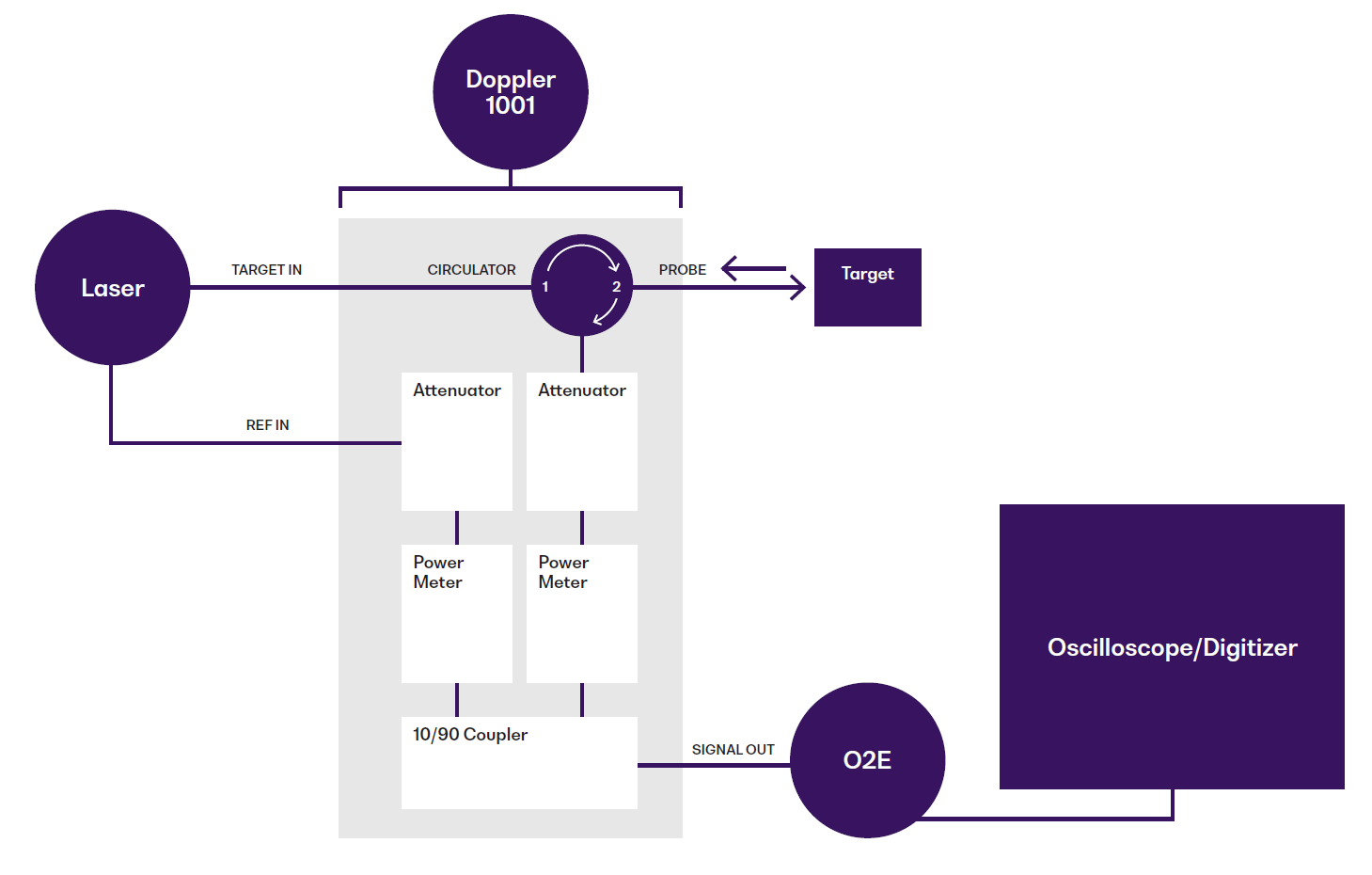

1001 | 1002 | |
波长范围 | 1520至1650 nm | |
探头输出工作范围 | -50 to +20 dBm | |
参考输出工作范围 | -60 to +10 dBm | |
损伤程度 | +23 dBm | |
目标输入到探测输出插入损耗 | < 3 dB | < 5 dB |
探头输入到探头输出插入损耗 | < 5 dB | < 3 dB |
参考输入到参考输出插入损耗 | < 14 dB | < 14 dB |
波长相关损耗 | < 0.02 dB/nm | |
回波损耗 | ||
环形器方向性 | > 45 dB | |
预热时间 | < 20 minutes | |
衰减器规格：
衰减器 | 1001 | 1002 |
波长校准 | 1550 nm | |
标准衰减范围 | > 46 dB | |
保证衰减范围 | > 40 dB | |
分辨率 | 0.01 dB | |
数据记录 | 每通道1到1024 | |
